Особенности витой пары

Обычный электрический провод, например, ВВГнг 3*2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами – сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

Обычно применяют готовые патч-корды – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). С обеих сторон заводской шнур обжат коннекторами – небольшими 8-пиновыми вилками, которые можно вставить в интернет-розетку, разъем на роутере, ПК, телевизоре и другом оборудовании.

Для домашнего использования предлагают 1- и многожильные кабели, но последние применяются чаще. В продажу витая пара поступает в бухтах, реализуется метражом

Но кусок не обжатого заранее кабеля иметь также полезно: например, иногда требуется провести кабель через маленькое, не более 5 мм, отверстие в стене. Обжим в таком случае производится после монтажа.

Пропускную способность кабеля RJ-45 определяют по категории. Всего насчитывается 10 категорий – 7 основных и 3 подкатегории. Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных.

Самой популярной считается категория 5е, которая может состоять из 2-х или 4-х пар проводников. Это более гибкий и тонкий кабель, чем его предшественник – 5 категории класса D

Практически вся нужная информация о кабеле размещена на наружной оболочке. Маркировка различных производителей отличается, но такие характеристики, как категория, шифр марки, способ экранирования (или его отсутствие), количество пар, стандарт обычно указываются.

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

  • с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
  • с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

Схема кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В. Задействованы все 8 проводников, сигнал проходит по обоим направлениям

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема типа В. Две пары скруток – бело-голубая/голубая и бело-коричневая/коричневая – соединяются напрямую, без перекрещивания

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Схема обжима сетевого шнура на 4 жилы. По привычке используются две пары проводников – бело-оранжевый/оранжевый и бело-зеленый/зеленый, но иногда применяют и две другие пары

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.

Необходимые инструменты

  • Провод витой пары на 2 или 4 пары,
  • обжимные клещи для 8P8C (официальное название кримпер),
  • коннектор RJ-45 (8P8C).

Подготовка витой пары к обжиму

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)

Существует 2 схемы обжима:

  • От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
  • От компьютера к сетевому коммутатору

Распиновка для локальной сети, в которой больше 2х компьютеров:

  1. Раскручиваем пары и выстраиваем провода в такой последовательности (с верху в низ):
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. синий,
    5. бело-голубой,
    6. зеленый,
    7. бело-коричневый,
    8. коричневый.

  2. Выравниваем провода ровно в одной плоскости, и отрезаем лишнюю длину пар, чтобы до внешней изоляции осталось примерно 1 сантиметр не больше.
  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 1.
  4. Берем коннектор 8P8C в правую руку зажимом в низ и вставляем провод в коннектор так чтобы каждый проводок попал в отдельную ячейку. Ячеек там 8.

  5. Еще раз проверяем правильность расположения проводов, описанных в пункте 1.
  6. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора, чтобы все проводки были глубже, чем зубцы контактов коннектора. И тщательно зажимаем клешни.
  7. Все точно так-же повторяем со вторым концом провода. По той же схеме.

Распиновка RJ-45 (8P8C) по цвету на 4 жилы (2 пары до 100 Мбит/с)

  1. Подготавливаем витую пару к обжиму об этом уже писал выше.
  2. Раскручиваем пары и выставляем по схеме:
    1. Бело оранжевый,
    2. оранжевый,
    3. бело-зеленый,
    4. нет провода,
    5. нет провода,
    6. зеленый,
    7. нет провода,
    8. нет провода,

    Есть риск что ваши провода будут других цветов. Тогда нужно понять некоторую логику. Мы чередуем:

    1. бело-[цвеn-1];
    2. [цвет-1];
    3. бело-[цвет-2];
    4. нет провода,
    5. нет провода,
    6. [цвет-2];
    7. нет провода,
    8. нет провода,

    Главное, чтобы с обоих концов с первого по восьмой контакт схема была одинаковая.

  3. Берем провод в левую руку так, чтобы бело-оранжевый провод был дальше от вас, а коричневый ближе к вам. Проверяем последовательность проводов соответствии со схемой в пункте 2.
  4. Берем тот-же коннектор 8P8C в правую руку так, чтобы зажим был снизу.
  5. Коннектор у нас на 8 контактов, так что 4,5,7 и 8 мы оставляем пустыми. Вставляем провода в 1,2,3,6 гнездо в соответствии с схемой в пункте 2.
  6. Проверяем правильность расположения проводов.
  7. Вставляем коннектор в обжимные клещи. Вдавливаем провод до упора чтобы все проводки были дальше, чем зубцы контактов коннектора. Тщательно зажимаем клешни.
  8. Все точно так-же повторяем со вторым концом провода.

Видео инструкция обжима витой пары на 8 проводов

Обжим интернет-кабеля

Правильный обжим интернет-кабеля выполняется с помощью специального инструмента. Он называется пресс-клещами, кримпером или, в просторечье – обжимкой. Если работу по обжиму требуется провести безотлагательно, кримпера нет и отсутствует возможность взять его у знакомых или в аренду в магазине – можно обойтись и более простым инструментом – отверткой. Рассмотрим оба варианта.

Как правильно – с помощью пресс-клещей (кримпера)

Что потребуется для работы

Итак, для работы необходимы специальные клещи. Понятно, что они есть не у каждого. Но в наше время не видится особых проблем заполучить их в аренду – многие магазины практикуют подобные услуги. А если, например, в большой квартире или частном доме локальная сеть довольно разветвленная, то не помешает такой инструмент иметь и в своем «арсенале».

Как устроен и в чем заключается принцип действия кримпера?

На иллюстрации ниже представлена, пожалуй, самая простая его модель:

Одна из самых простых и, надо признаться, несовершенных моделей кримпера

Как и положено любым клещам, имеются две рычажные рукоятки (поз.1), через которые передается усилие.

Собственно, сама запрессовка контактов коннектора проводится в специальном гнезде (поз.2). Его конфигурация такова, что коннектор при его вставке до упора встает «как влитой», и ошибиться с его положением – практически невозможно. Большинство кримперов имеют по два, а то и по три гнезда под разные коннекторы. Так, например, можно обжать кабель для проводной телефонной линии (поз.3).

Главным рабочим «органом» является специальная металлическая гребенка (поз.4). Ее выступы после укладки коннектора в гнездо расположатся в аккурат над ножевыми контактами. То есть при сжатии рукояток выступы гребёнки будут давить каждый на свой контакт, просаживая их вниз до прокалывания изоляции проводников.

Большинство пресс-клещей оснащаются еще и специальными ножами (поз.5), позволяющими откусить кабель, снять верхнюю изоляционную оплетку, обрезать ровно края подготовленных к заведению в коннектор проводов и т.п. На иллюстрации показывается простейший «отрезной участок», но он бывает и более функциональным, включающим несколько разных лезвий различной конфигурации и предназначения.

Как было сказано, показанный кримпер – далек от совершенства. Профессионалы предпочитают работать с инструментом, в котором обжимные гнезда размещаются вверху, перпендикулярно оси клещей. Пример показан на иллюстрации ниже.

Куда более совершенная модель пресс-клещей

Дело в том, что при таком расположении давящее усилие гребенки – строго поступательное, вверх. Так опрессовка получается более надежной, контакты просаживаются единообразно, а сама гребенка меньше изнашивается. Так что если в планах есть приобретение кримпера – имейте это в виду. Но, вообще-то, выбор такого инструмента – это тема для отдельного разговора, так как тоже имеет свои нюансы.

Тем не менее, последовательность работ от особенностей инструмента не меняется.

Кроме обжимки, для работы потребуется сам кабель требуемой длины, как минимум – два коннектора. Желательно иметь в запасе еще парочку – на первых порах по неопытности вполне можно допустить ошибку. А вторичное использование обжатого коннектора – невозможно.

Необходимо подготовить рабочее место с хорошим освещением – некоторые операции требуют определенного напряжения зрения.

Если ремонтируется вышедший из строя интернет-кабель, то коннектор с небольшим участком кабеля откусывается. При этом не надо торопиться сразу его отправить в мусорное ведро – он станет хорошим «наглядным пособием» по расположению проводов. Так точно не ошибетесь с вариантом подключения.

Ну а сама работа – не столь сложна:

Иллюстрация Краткое описание выполняемой операции
Будет для примера изготавливаться короткий патч-корд. Для него готовится отрезок LAN-кабеля UTP cat 5е.
Опять же, для примера, с двух сторон кабеля будут обжимать несколько разные коннекторы. Один – обычный, а второй – имеющий направляющую вставку.
Для обжима предполагается использовать кримпер, оснащенный всеми необходимыми для подрезки и снятия внешней изоляции ножами. То есть никаких других инструментов не требуется.
Если конец кабеля «разлохмаченный», то его лучше будет аккуратно обрезать. Для этого на обжимке имеется специальный нож, отлично заменяющий кусачки.
Этим же ножом можно отрезать и вышедший и строя коннектор, если проводится ремонт интернет-кабеля с заменой коннектора.
Конец кабель подводится под нож перпендикулярно ему.
Небольшое приложение усилия –…
… и получен ровный обрезанный край.
На этом этапе можно сразу продеть на кабель защитный колпачок коннектора, если планируется его использование.
Теперь необходимо зачистить конец кабеля – аккуратно снять с него участок верхней оплетки.
Для этого на кримпере тоже есть специальное приспособление. С одной стороны – это округлый паз, в который будет заводиться кабель, с противоположной – лезвие ножа. В качественном, хорошо отрегулированном инструменте при сжатии рукояток нож подрежет только слой верхней оплетки, не затронув при этом изоляции самих витых пар.
Внешняя оплетка снимается на участке примерно в 30 мм. Меньше делать не рекомендуется – будет неудобно распрямлять проводники витых пар и складывать из них «пакет» по цветовой схеме. Излишек, так или иначе, по ходу работы придётся обрезать.
Кабель вкладывается в округлый паз, рукоятки обжимки сводятся…
…а затем инструмент проворачивается вокруг оси кабеля по кругу.
Нож при этом подрежет изоляцию по все окружности…
…и она затем легко снимается аккуратным цилиндриком.
Под оплеткой, помимо витых пар, обычно бывает и прочная капроновая нить. Ее или сразу срезают, или же некоторые мастера предпочитают просто отвести ее в сторону. Это не принципиально.
Но вот если в кабеле имеется металлическая струна или же пластиковый сердечник по центру – это все обрезается в обязательном порядке вровень с краем оплетки.
Следующая задача – необходимо пальцами аккуратно расплести витые пары и постараться максимально выровнять провода.
Должно получиться примерно так, как показано на фотографии.
Теперь имеет смысл положить перед собой распечатанную цветную схему расположения проводов в коннекторе (или взятый за образец срезанный коннектор).
Начинается формирование «пакета» в соответствии со схемой – провода укладываются и удерживаются пальцами в необходимой последовательности, от первого до восьмого.
При таком распределении следует сразу отслеживать, чтобы провода лишний раз не пересекались между собой на выходе из оплетки. Этого добиться несложно.
Вот что получилось – провода разложены в строгой последовательности в соответствии со схемой коммутации.
Но они пока лежат веером, а из них нужно сейчас сформировать максимально плотный плоский «пакет».
Проводки уплотняются и дополнительно по максимуму выравниваются.
Следующий шаг – этот «пакет» необходимо укоротить – подрезать край.
Делается это с таким расчетом, чтобы провода при вставке дошли до края коннектора и уперлись в его переднюю стенку, и при этом оплетка кабеля также вошла в коннектор примерно на 8 ÷ 10 мм.
Опытные монтажники подрезают на глаз, но можно провести и «примерку, приложив коннектор.
Обычно для большинства коннекторов достаточно оставить длину «пакета» проводов 15 мм.
Обрезку производят ножом обжимки. Очень важно расположить пакет в этой «гильотине» так, чтобы срез получился перпендикулярным оси кабеля. То есть при вставке в коннектор обрезанные кончики всех проводов будут на одной линии.
После подрезки «пакет» уже из пальцев не выпускают – пришла пора заводить его в коннектор.
Провода аккуратно заводят через входной проем коннектора.
Обратите внимание – он берется так, чтобы контактная группа была вверху, а торчащая защелка – внизу.
Внутренняя конфигурация коннектора такова, что после завода плоского «пакета» проводов он уже вряд ли разойдется или начнет топорщиться.
Кабель аккуратно проталкивают вперед. Спешка или излишнее приложение усилий не требуются, иначе проводок может упереться и начать гнуться – придется повторять операцию.
Примерно от середины коннектора начинаются отдельные каналы для каждого провода. После того как провода правильно вошли в них – никуда уже не денутся.
Кабель проталкивается вперед до упора.
Через переднюю прозрачную стенку коннектора обычно очень хорошо виды упершиеся в нее торцевые срезы проводов.
Все, коннектор надет – можно переходить непосредственно к обжиму.
Аккуратно, чтобы случайным неосторожным движением не выдернуть кабель, коннектор укладывают в обжимное гнездо кримпера.
Ошибиться здесь сложно – сама форма гнезда не даст разместить коннектор неправильно.
И теперь остается лишь приложить плавное, но достаточно сильное сдавливающее усилие на рукоятках обжимки.
Зубья гребенки при этом переместят металлические контакты вниз, и они своими выступами-ножами проколют изоляцию и врежутся каждый в свой провод.
Всё, обжим коннектора выполнен.
Обратите внимание, как глубоко в коннектор зашла оплетка кабеля. И как после обжима переместилась фиксирующая планка – она плотно упёрлась выступом в кабель.
Теперь даже при приложении довольно значительного выдергивающего усилия коннектор все равно останется неподвижен, и контакты не нарушатся.
После этого можно надевать заранее просунутый на кабель защитный колпачок – и задача выполнена.
С другого конца кабеля для примера будет использоваться коннектор с направляющей вставкой.
Но все предварительные операции по зачистке оплетки, распрямлению проводов и формированию «пакета» никаких особенностей не имеют.
И лишь после того как «пакет» собран, его заводят в отверстия вставки.
После того как все провода вошли в свои отверстия, вставку проталкивают максимально глубоко в сторону кабеля.
Остается подрезать край «пакета» до требуемой длины. Удобно, что можно не переживать за его целостность – провода уже никуда не сместятся.
После этого кабель с надетой вставкой заводится в коннектор…
…проталкиваются вперед до упора.
Вставка должна встать на свое место и зафиксироваться там.
Провода – распределиться по своим каналам и упереться в переднюю стенку коннектора.
И остается только обжать коннектор в кримпере.
Патч-корд готов, и может быть использован по назначению.

Могут быть и иные конструкции обжимных коннекторов со вставками. Но последовательность операций – примерно такая же, и принцип сборки – тоже особо не меняется.

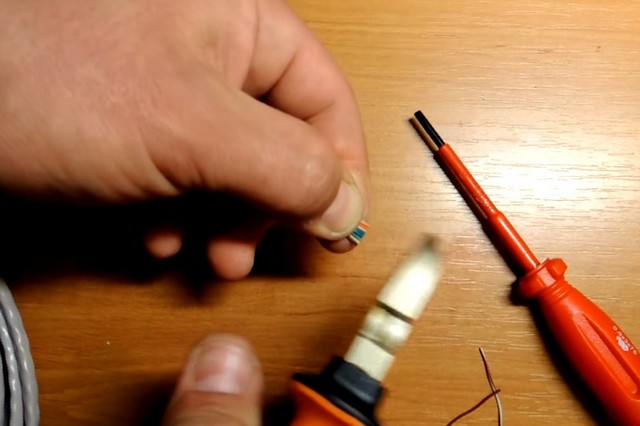

Как можно в экстренных случаях – с помощью отвертки

А что делать, если специального обжимного инструмента нет, а установить коннектор требуется срочно, как говорится, «здесь и сейчас»? На этот случай можно воспользоваться «народной» технологией с использованием отвертки.

Иллюстрация Краткое описание выполняемых операций
Итак, кримпера нет.
В распоряжении имеется отвёртка с плоским жалом. Желательно, чтобы жало было тонкое, шириной не более 3-4 мм, но вместе с тем – отвертка достаточно мощной.
Так как специального съемника изоляции тоже нет, приходится пользоваться обычным острым ножом. Следует проявлять известную аккуратность, чтобы случайно не повредить изоляцию витых пар.
Все операции по расплетению и распрямлению проводов, по сборке «пакета» в соответствии со схемой – без изменений.
Подрезку проводов на нужную длину перед заведением в коннектор можно выполнить обычными бокорезами.
Не забываем про обязательный ровный, перпендикулярный оси кабеля край среза.
Провода заводятся в коннектор – все как обычно.
Можно переходить к обжиму.
И начать рекомендуется с фиксирующей планки у хвостовика коннектора. Если ее сразу зафиксировать, можно будет не бояться, что в процессе работы случайным движением кабель будет выдернут из коннектора, и придётся все переделывать.
Коннектор упирают в жесткую поверхность.
Затем жало отвертки устанавливают на эту фиксирующую планку и прикладывают усилие.
Кстати, и эта операция, и последующие предполагает хороший упор коннектора на жёсткое основание. Этому довольно серьезно мешает расположенная снизу подпружиненная пластиковая защелка. А бывает, что она и вовсе ломается при большом усилии.
Чтобы избежать подобного и сделать работу более комфортной, можно придумать какое-то основание, на котором имеется отверстие или паз (проточка), куда как раз и будет прятаться защелка, не испытывая при этом никакой нагрузки.
Например, при использовании такой практики автор этих строк выполнял обжим с упором коннектора на кухонную доску, вдоль края которой по периметру имелось углубление. Получилось очень удобно.
Под усилием отвёртки планка перемещается вниз и фиксируется в нижнем положении.
Хорошо видно, что фиксатор переместился вниз, уперся в оплётку кабеля, несколько промяв ее.
Теперь за случайное выпадение кабеля из коннектора можно не переживать.
Можно переходить к обжиму контактов.
Коннектор вновь упирается в надежное основание. Затем начинают последовательно отвёрткой просаживать контакты вниз. Задача – переместить металлический контакт вниз до упора, чтобы он пробил своими ножами изоляцию провода и слегка врезался в него.
Торопиться не надо – все следует делать предельно аккуратно.
Во-первых, нужно убедиться, что жало отвертки попало именно на контакт, а не заскочило между ними.
Во-вторых – усилие требуется довольно большое, и если жало отвертки соскользнет, запросто можно пропороть себе палец.
Иногда бывает целесообразно надеть очки или воспользоваться лупой, чтобы не ошибиться.
«Утопив» один контакт, переходят к следующему.
Надо постараться тонко прочувствовать, что контакт действительно встал на место и обеспечил электрическое соединение с проводом.
Так продолжают до тех пор, пока все восемь контактов не будут просажены вниз.
Поле обжима последнего контакта желательно вооружиться лупой и внимательно осмотреть результат работы.
Недопустимо, чтобы какой-либо из контактов (пусть даже и не участвующий в передаче данных) выпирал вверх – все они должны быть просажены до упора и разместиться на одном уровне.
Если выявлены недочеты – следует их сразу устранить, то есть добиться ровности получающейся контактной площадки.
Аналогичным образом обжимается коннектор и на противоположной стороне патч-корда.
После этого его можно опробовать в работе.

Способ, конечно, более сложный в исполнении. Кроме того, поначалу вполне может получиться и брак. Поэтому в запасе лучше иметь несколько дополнительных коннекторов, чтобы можно было при необходимости переделать, уже с учетом допущенных ошибок.

Использование специальных самообжимающихся коннекторов

Да, сегодня в продаже можно отыскать коннекторы, которые для своего подключения к интернет-кабелю вообще не требуют практически никаких инструментов. За исключением, конечно, тех, что нужны для снятия верхней оплетки и обрезки проводов.

Вот так, например, выглядит коннектор профессионального класса, выпускающийся компанией NICOMAX

Коннектор NICOMAX — при сборке корпуса ножи контактов пробивают изоляцию проводов и врезаются в них.

Пример, возможно, не вполне показательный, так как такие коннекторы NICOMAX действительно относятся к профессиональному оборудованию. И стоимость каждого из них оценивается в несколько сотен рублей.

Но есть и более доступные решения, работающие по тому же принципу. Пример – самообжимные (или, как их еще называют – безинсрументальные) коннекторы производства российской компании ООО СУПР.

Устройство безинсрументального коннектора 8P8C ООО СУПР

Корпус коннектора состоит из двух шарнирно открывающихся половинок (поз. 1). На тыльной стороне этих крышек сделаны специальные выступы-матрицы (поз.2), которые будут просаживать уложенные провода на контакты. По центру размещен коммутационный модуль (поз.3) со специальными каналами-пазами для укладки проводов обжимаемого кабеля. Каждая из сторон модуля рассчитана на укладку четырех проводов. Чтобы облегчить мастеру задачу, здесь же располагается цветовая «шпаргалка» по размещению проводников – ошибиться трудно. Наконец, каждая из створок имеет интегрированную половинку защитного колпачка (поз.4), и при сборке участок входа кабеля в коннектор сразу получает отличную защиту от перелома.

Как видно, принцип обжима здесь прямо противоположный. Ножи контактов располагаются неподвижно в пазах коммутационного модуля. А матрицы на крышках будут просаживать провода на эти ножи для обеспечения прореза изоляции и надёжной электрической коммутации.

Порядок работы по сборке такого коннектора – несложен.

  • Кабель зачищается от оплетки.
  • Витые пары расплетаются, провода выпрямляются.
  • Далее, нет никакой необходимости составлять «пакет». Крышки коннектора открываются (поз. 1а). Провода не просовываются, а заводятся сверху в свои пазы коммутационного блока, согласно имеющейся «шпаргалке». Причем, специальные фиксаторы в каждом из таких гнёзд уже не дадут проводу выскочить самостоятельно обратно.
  • После укладки проводов останется лишь закрыть обе половинки корпуса и прижать их друг к другу до срабатывания защелки. Матрицы при этом надвинут провода на неподвижные ножи контактов. И всё – коннектор готов к работе.

Безусловно – очень удобно. Правда, цена такого коннектора, по сравнению с обычным, тоже великовата – около 75 рублей. Но зато и никаких инструментов не требуется, а вероятность выполнить некачественное соединение – ничтожно мала. Кроме того, такой коннектор при необходимости можно использовать неоднократно

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

Шаг 2 – Снимаем оплетку

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

Шаг 3 – Подравниваем

Чтобы все хорошо и ровно зашло в коннектор, нужно все подравнять:

  • Сначала я разглаживаю все провода в одну линию с помощью карандаша.
  • Далее раскладываю их на этом же карандаше по нужным мне цветам по порядку.
  • Еще раз разравниваю карандашом.
  • Обычно у этой линии край остается сверху неровным – приходится как раз подравнять. Идеально подходят обычные ножницы.

Итого все должно быть ровно:

Шаг 4 – Впихиваем

Пытаемся затащить нашу конструкцию в коннектор. Проверяем, чтобы каждый провод был в своей жиле, доходил до конца и ничего нигде не торчало:

Шаг 5 – Опрессовка

Теперь самый ответственный момент. Засовываем коннектор в обжимные клещи и жмем до щелчка:

Если инструмента под рукой нет, подойдет и обычная плоская отвертка. Но придется продавить каждый нож отдельно, да еще и не поломать (на этот случай мы и взяли несколько коннекторов):

В свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

  • Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
  • Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
  • Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.
Обрыв на шестой жиле

Как проверить качество обжима интернет-кабеля?

Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?

Существует несколько способов.

  • Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
  • Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.

Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.

Один из примеров LAN-тестера

И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.

  • LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.
Прозвон проводов интернет-кабеля после обжима коннекторов

Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.

Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.

  • А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.

Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.

Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля. Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново.

Видео: Как проверить интернет-кабель с помощью тестера

Проблемы которые могут возникнуть

Если не заработало, то проблемы может быть две, вы что-то неправильно сделали или у вас проблема с разъемом на самом компьютере. Если есть возможность проверить на другом ПК, то сначала попробуйте, если и на втором ПК не работает, значит вы что-то сделали не так.

Подключение двух компьютеров в сеть

Для того что бы подключить два компьютера между собой, нам понадобится обжать кабель с двух сторон точно таким же способом как описан выше, далее один конец подключаем к одному ПК, а второй конец к другому ПК. Все сеть должна работать.

Обжатие витой пары 8 жил в домашних условиях

Если вы не хотите покупать инструмент, тогда мы сейчас покажем, какими инструментами в доме вы сможете воспользоватся для обжатия сетевого кабеля.

  1. Кабель (витая пара).
  2. Штекер RG-45.
  3. Плоская отвертка.
  4. Обычный острый нож.
  5. Кусачки или плоскогубцы.

Принцип обжатия кабеля точно такой же, как мы описывали выше в статье. Только вместо Кримпера (обжимка) будем использовать плоскую отвертку. На видео ниже можно посмотреть, как это сделать.

Если данная статья вам не помогла, тогда смотрите нашу другую статью: Обжим витой пары самостоятельно, с инструментом и без него.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

Источники

  • https://sovet-ingenera.com/elektrika/wires/raspinovka-rj45.html
  • https://ros-it.biz/obslujivanie-kompyuterov-v-ofise/lokalnye-seti-v-ofise/instrukciya-po-raspinovke-i-objimu-8p8c-chasto-nazyvayut-rj45
  • https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-obzhat-internet-kabel.html
  • https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
  • https://zen.yandex.ru/media/ninja_it/objimaem-internet-kabel-v-domashnih-usloviiah-5ec4cb590ea8a45ce5dd82f0
  • https://lanportal.ru/lan/kak-vypolnit-obzhim-vitoj-pary-iz-8-zhil.html
  • https://skomplekt.com/vitaya-para-kategorii-obzhim-sovetyi/

Понравилась статья? Поделиться с друзьями:
Переход на цифровое телевидение в России 2019
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
