Интернет через розетку по технологии PLC на основе электросети

Содержание
  1. Выход в интернет через электрическую сеть
  2. BPL – Broadband over power lines
  3. Достоинства и недостатки
  4. БПЛ
  5. О технологии HomePlug AV и адаптеры PowerLine
  6. Плюсы и минусы PowerLine
  7. Как подключить через HomePlug смартфон?
  8. Как настроить HomePlug PowerLine адаптеры?
  9. Что такое интернет-розетка
  10. Классификация интернет-розеток
  11. Для чего устанавливать интернет розетки
  12. Варианты применения интернет-розеток
  13. Стандарты подключения
  14. Схема подключения проводов по цветам
  15. Алгоритм прокладки интернет-кабеля в стенах
  16. Монтаж и подключение сетевой розетки
  17. Подключение RJ-45 проводом на две витые пары
  18. Осуществление обжима проводов на контактах розетки
  19. Теория: Связь по ЛЭП
  20. Что такое Powerline адаптеры
  21. Кому это может пригодится
  22. Как это работает
  23. Технические характеристики
  24. Достоинства и недостатки
  25. Описание PLC-адаптера на примере TP-LINK TL-PA2010
  26. Настройка PLC-адаптера на примере модели от TP-LINK
  27. Как это работает
  28. PLC на практике
  29. Результаты установки
  30. В сухом остатке

Выход в интернет через электрическую сеть

Если вы – обладатель просторной многокомнатной квартиры, с новым евроремонтом, условия которого не позволяют проводить типичную кабельную сеть из-за сложности самой ее транспортировки по всей площади помещения. Вот на замену этому и приходит решение прокладывать электрическую сеть для услуг провайдеров Интернета, чтобы в будущем довольствоваться миром всемирной паутины.

Да, с одной стороны, это такая же проводка, ничем не отличающаяся, может быть, от кабельной, но она имеет достаточные преимущества над тем, чтобы даже беспроводные коммуникации, вроде Wi-Fi соединений, уступили ей место по достижению больших скоростей. Еще одним достоинством такой реализации можно считать, пожалуй, достижение приемлемой цены за услугу ее пользования.

BPL – Broadband over power lines

А именно, широкополосное соединение, проложенное через электрическую сеть, уже известно на Западе. Им пользуется большая часть коммерческих и правительственных организаций, где нужно стабильное интернет-соединение без обрывов. Такую технологию даже используют некоторые частные дома, взамен кабельных или телефонных ADSL-сетей. Поэтому тона уже давно является «обкатанной» за рубежом. Хотя, провайдеры России редко предлагают такие услуги, ссылаясь на недостаточную освоенность такой технологии и дороговизну передающего оборудования. Однако давайте же попробуем разобраться, как это, собственно, устроено.

Для начала текущий провайдер должен получить официальное разрешение на доступ к электростанциям и оборудованию. Необходимо предъявить все документы и согласовать решения между поставщиками электроэнергии и провайдером.

Как течёт интернет по проводам?

Принцип работы такой системы реализуется с помощью силового тока по несущей (В России и странах Европы он составляет 50 Гц), добавляются несколько разновидностей модуляции OFDM, при которой сигналы разносятся по нескольким потокам с ортогональным уплотнением. По официальным данным, частота поднесущей может составлять до 21 Мгц, что не влияет на стандартную разрядность тока в 50 Гц, следовательно, пагубно не влияет на электроприборы. В остальных странах частота поднесущей идет до 30 МГц.

На трансформаторные блоки устанавливаются передающие свитчи и маршрутизаторы с оптоволокном, которые преобразуют потоки в обычный электрический ток, уже непосредственно идущий к потребителю. На расстоянии устанавливаются специальные разветвители сигнала, которые могут одновременно передавать один и тот же поток. В электрическом щитке устанавливается сам приемник сигнала, раздающий поток посредством домовой сети.

На данный момент допустимая скорость составляет до 100 Мбит/с, но существует оборудование, которое позволяет увеличить скорость в несколько раз. Однако такая аппаратура пока широко не доступна. Фактически, BPL соединение представляет собой разновидность домовой сети, к которой подключен многоквартирный дом. Текущая скорость зависит от нагрузки на сеть между пользователями. Поэтому, если в вашем здании имеется сто квартир, то, при полной нагрузке на каждого, скорость может доходить до 10 Мбит/с.

В принципе, такая технология ничем не отличается от обычного даже телефонного соединения, либо иного другого. Если же у вас имеется ноутбук или планшет, и вам нужно беспроводное соединение, рекомендуется заказать у провайдера Wi-Fi маршрутизатор. Такой девайс, как правило, снабжается Ethernet интерфейсом или даже USB соединением.

Что касается ценового сегмента, то, например, некоторые московские провайдеры, предоставляющие такую услугу, просят от 20 долларов за проводку стомегабитной сети. В Америке данная услуга доступна за те же 20 долларов, но с гораздо меньшей пропускной способностью, которая может достигать одного мегабита.

Достоинства и недостатки

Однако каждая технология, как известно, имеет как свои достоинства, так и недостатки. В первую очередь, это ненадежность самой электрической проводки. Особенно это критично, когда проводят такую систему в дома старой постройки и используют алюминиевые проводники вместо медных. Они обладают еще одним недостатком: недостаточной проводимостью полезных несущих сигналов. Кроме того, возможны скрутки таких кабелей, которые также негативно влияют на сам сигнал. Поэтому технология электрической сети Интернет находит свое применение в новостройках, где уже проложены медные провода.

Кроме того, электрическая сеть, как и любой механизм, проводящий ток, способен давать наводки от близко расположенных электроприборов, а также негативно влиять на работу таких устройств.

БПЛ

БПЛ

Чтобы защищать BPL-устройства от перепадов напряжения, необходимо использовать специальные сетевые фильтры, которые рассчитаны специально для работы в таких устройствах, однако на территории России их очень проблематично найти.

Все же, основным преимуществом BPL является отсутствие прокладки наземных кабелей, как в случае с кабельными сетями или телефонной ADSL-линией. А еще – возможность получения стабильного и недорогого доступа в Интернет на хорошей скорости. Ее минусом, для провайдера, является подписание договоров с компаниями электроснабжения. Еще очень важно проверить наличие возможности установить такой тип сети, в большинстве случаев, это зависит от постройки самого дома

BPL – это доступная альтернатива кабельным и телефонным сетям для комфортного доступа ко всемирной паутине.

О технологии HomePlug AV и адаптеры PowerLine

Провести интернет через розетку позволяет специальное устройство стандарта HomePlug — так называемый, PowerLine адаптер. А точнее несколько таких приборов — по одному на каждый компьютер. Выглядит он как небольшая коробочка с вилкой — наподобие зарядки от мобильного — и имеющая сетевой разъем RJ-45 под витую пару.

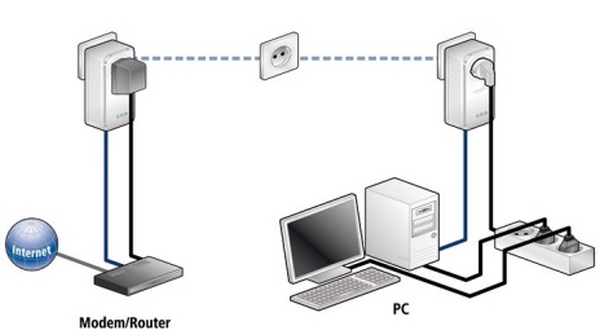

Схема работы сети до безобразия проста — вы покупаете несколько HomePlug адаптеров — столько, сколько вам нужно прицепить компьютеров. Вставляете в один из них патчкорд, соединяя с роутером, настроенным на интернет провайдера. И втыкаете его в розетку — отсюда и название технологии («PowerLine» означает в переводе «электропроводка»).

В соседнем помещении вы вставляете точно такой же PowerLine адаптер и подключаете его так же витой парой к другому компу — все, интернет через розетку 220 В проведен. Остальные параметры локальной сети (IP, шлюз и т.д. и т.п.) настраиваются точно так же, как если бы вы тянули стандартным способом сетевой кабель.

Как это работает? Стандарт HomePlug, лежащий в основе описываемой локальной сети через PowerLine, характеризуется преобразованием поступающих через сетевой порт Ethernet данных в высокочастотный сигнал, который транслируется через розетку в электрическую сеть. В другой комнате такой же адаптер получает уже не чистые 220 вольт, а комбинированный сигнал с передаваемыми пакетами данных. Остается только распознать этот высокочастотный сигнал, преобразовывать его и вывести на сетевой Ethernet-порт, откуда они поступают в другой ПК, или по WiFi.

Такой тип подключения намного стабильнее, чем при использовании обычного WiFi повторителя, так как помехи минимальные и качество сигнала почти не падает.

Для наглядности посмотрите обзор продукта одной компании, производящих такие адаптеры — к слову, их делают все фирмы, занимающиеся производством сетевого оборудования, так что выбор за вами.

Плюсы и минусы PowerLine

Несмотря на большое удобство подобной разводки интернета по дому, у него технологии PowerLine несколько недостатков:

  • Сеть работает только в пределах 1 счетчика и только в однофазной электросети, хотя для нее достаточно всего 2 проводов (фаза и ноль)
  • Поддерживаемая дальность — около 300 метров, но в зависимости от удаленности сигнал принимается хуже
  • При работе мощных бытовых приборах возможны помехи в работе.

И последнее условие, которое само по себе разумеется, это в доме должна быть настроенная локальная сеть через маршрутизатор.

Как подключить через HomePlug смартфон?

Но при чем тут смартфон, спросите вы? А при том, что к такому устройству кабелем можно прицепить еще один wifi роутер или точку доступа. Более того, существуют Powerline адаптеры с уже встроенным WiFi модулем, то есть вставив его в розетку можно вывести интернет через электрическую розетку не только по кабелю, но и беспроводным способом, а значит можно будет к нему подключиться с любого устройства, поддерживающего WiFi без докупки отдельного оборудования для ретрансляции беспроводного сигнала.

Поэтому я рекомендую не поскупиться и сразу приобрести несколько таких адаптеров с уже встроенным WiFi — благо, в цене они не намного отличаются от простых кабельных HomePlug адаптеров. Внешне их можно распознать по наличию характерной антенны, хотя ее может и не быть — надо смотреть описание на коробке или в инструкции.

К сожаленью, у данного метода есть свои недостатки. Во-первых, работающие электроприборы могут создавать значительные помехи из-за которых будет падать качество связи и скорость. Общая же пропускная способность построенной на HomePlug-адаптерах сети делится между всеми клиентами, а значит чем больше компьютеров, тем также ниже скорость и надежность.

Во-вторых, дальность действия сети ограничена 200 метрами и сильно зависит от качества проводки. Если метраж большинство из нас вполне устроит, то проводка в старых домах без ремонта оставляет желать лучшего. Но и даже если вы живете в новом доме, радоваться рано. В современных квартирах зачастую электролиния имеет трехфазовую структуру, проще говоря, в квартире работает не одна, а сразу три электросети. В таком случае для осуществления интернета через розетку необходимо в электрощит, который расположен на лестничной клетке, установить устройство фазового сопряжения. Но эта проблема вполне решается вызовом специалиста из домоуправления.

Говоря простым языком, лучше всего подключать данные устройства в сопряженные, параллельно подключенные розетки.

Несмотря на описанные недостатки, попробовать стоит, тем более что настройка этих устройств очень проста и позволит организовать локальную сеть на весьма приличное расстояние. Если при построении локальной сети в частном доме приходится использовать несколько ретрансляторов и антенн для стабилизации Wi-Fi сигнала, или сверлить перекрытия и тянуть десятки метров кабелей, то здесь для расширения достаточно лишь купить дополнительный адаптер.

Перспективы технологии PowerLine тоже очень заманчивы — ведь данным способом можно объединить всю бытовую технику в одну умную систему с единым центром управления на вашем компьютере — думаю, что это дело очень недалекого будущего.

Как настроить HomePlug PowerLine адаптеры?

А пока в нашем настоящем я покажу, как настроить адаптеры на раздачу инета через электророзетку.

Первый адаптер вставляем в электророзетку, а патчкордом подключаем к роутеру в его порт LAN. Последующие — подключаем к другим розеткам и соединяем с компьютерами, которые будут входить в нашу локальную сеть.

После прохождения всех чисто технических этапов соединения кабелей и вставки устройств в розетки находим на их корпусах кнопки «SYNC» или «PAIR».

Нажимаем их поочереди на всех адаптерах и они автоматически сконнектятся между собой и начнут обмениваться информацией. При успешном подключении друг к другу на корпусе помимо прочих индикаторов должен загореться светодиод в виде «домика». Также при правильной работе должны гореть индикаторы «Power», «Сеть» и «WiFi» (при наличии беспроводного модуля).

Как я уже говорил, все остальные настройки, необходимые для работы машин в локальной сети, производятся в маршрутизаторах и самих компах. Однако нужно учесть, какие IP адреса имеются у данных адаптеров по умолчанию, чтобы иметь возможность попасть в их панель конфигурации. Эти данные указаны чаще всего на наклейке на корпусе адаптеров.

Приведу пример — PowerLine адаптеры фирмы Tenda, которые приобрел я, имеют IP 192.168.0.254. Соответственно, вся сеть должна иметь такой вид — у роутера внутренний IP 192.168.0.1, а у остальных компьютеров адреса вида 192.168.0.XXX, где «XXX» число от 2 до 253. Если у вас работает на маршрутизаторе DHCP-клиент, раздающий айпишники автоматически, то значит просто поменяйте адрес роутера на вышеуказанный.

Здесь также встает вопрос безопасности — ведь приобретя адаптер этой же фирмы любой сосед, который каким-то образом связан с вашей разводкой электросети, сможет на халяву пользоваться вашим интернетом. Но и это не проблема — для обеспечения максимальной защиты в комплекте идет специальная утилита на CD, с помощью которой можно с одного ПК контролировать все подключенные к розеткам устройства. Посмотрим на одну из таких программ от компании TP-Link.

После установки в главном окне мы увидим MAC адрес того адаптера, к которому данный комп подключен. Кликаем по нему и жмем кнопку «Connect».

При успешном подключении появится надпись «Connected on High Speed» и начнется сканирование всей сети, а обнаруженные адаптеры отобразятся в списке ниже. Обратите внимание на пустое поле пароля («Password»). Кликните по строке, нажмите на кнопку «Enter Password» и задайте вручную уникальный ключ, указанный на наклейке, помещенной на дне корпуса адаптера.

Проделываем то же самое со всеми устройствами из списка, после чего переходим во вкладку «Privacy» — именно тут настраивается безопасность. по умолчанию вся сеть является открытой, то есть сосед может в нее легко вклиниться. Но мы можем сделать ее приватной. Для этого надо задать свое уникальное название в поле «Private Network Name», чтобы активировать протокол шифрования DES. Далее нажимаем кнопку «Set All Devices», чтобы добавить в нее все имеющиеся в локалке компьютеры.

Что такое интернет-розетка

Основное отличие интернет-розетки от обычной электрической заключается в том, что у неё имеется свой, уникальный разъём, к которому подходит специальный тип проводки, называемый витой парой. Он уникален тем, что содержит 8 отдельных медных проводов, свитых между собой в 4 пары. Благодаря такой системе подключения существующие электромагнитные помехи нивелируются, что обеспечивает в итоге высокую скорость передачи данных (до 1000 Мбит/сек).

Ответный разъём называется RJ-45/8p8c. Он насаживается на кабель при помощи специального инструмента, причём провода разъёма должны располагаться в строго определённом порядке.

Классификация интернет-розеток

IT-специалисты классифицируют интернет-розетки по отличительным чертам:

  1. По количеству доступных разъёмов. Бывают одинарные, двойные, а также терминальные модификации (на 4–8 разъёмов). Отдельным подвидом терминальной розетки является комбинированная (с дополнительными типами разъёмов, например, аудио-, USB-, HDMI- и другими).
  2. По пропускной способности информационного канала. Они делятся по категориям:
    • UTP 3 – до 100 Мбит/с;
    • UTP 5e – до 1000 Мбит/с;
    • UTP 6 – до 10 Гбит/с.
  3. По способу установки. Как и в случае с электрическими розетками, существуют внутренние (механизм и контактная группа клемм углублены в стену) и накладные (механизм монтируется поверх стены).

Для чего устанавливать интернет розетки


Обычно при подключении интернета в квартиру к вашему компьютеру мастер кидает длинный кабель, идущий от щитка провайдера на лестничной клетке. Прокладкой его по квартире вам придется заниматься самостоятельно, а получается это не всегда эстетично.

Как правило, просто кидают кабель где-то за шкафом или в крайнем случае прячут под плинтусом.

Это если речь идет об одном компьютере, а что, если вы хотите подключить к интернету через кабель сразу несколько устройств – компьютеров, ТВ? Тогда придется обвить всю квартиру кабелями, что полностью испортит внешний вид. Поэтому лучше всего при очередном ремонте заранее предусмотреть такую возможность и сделать скрытую проводку интернет-кабелей, пустив их внутри стен, а в каждой комнате сделать выход в виде специальной розетки RJ-45.

Обычно роутер имеет 4 выхода для подключения кабелей локальной сети, соответственно проложите 4 кабеля в комнаты, а другие их концы выведите в одно место, рядом с входной дверью, где можно будет легко повесить маршрутизатор и подключить обжатые коннектором кабели к LAN разъемам роутера. И кабель от провайдера при подключении самого интернета можно будет также протянуть буквально на несколько сантиметров до места крепления роутера, что очень удобно, практично и эстетично.

Варианты применения интернет-розеток


Кроме «домашних» проектов использования, существует ещё достаточное количество вариантов, где монтаж таких розеток под интернет будет не только актуален но и порой просто оригинальным выходом из особой, требовательной к безопасности, ситуации при учёте технических условий предоставления доступа к интернету. В зависимости от типа и назначения здания, выдвигаются технические требования к обустройству апартаментов в таких зданиях.

Можно выделить несколько основных категорий таких помещений:

  • офисы, аудитории и серверные помещения;
  • интернет-клубы и электронные библиотеки;
  • ИТ-магазины и мастерские по обслуживанию компьютерной техники;
  • сооружения с повышенной защитой от проникновения.

Для большинства офисов и аудиторий, кроме наличия безпроводных точек доступа к интернету, обязательным является оснащение стен и офисной мебели розетками RJ-45, которые обеспечивают подключение «рабочих» компьютерных станций к интернету, а также к локальным сетям.

Ни одно помещение серверного типа не может обойтись без наличия в/на стенах установленных разъёмов под витую пару. Это есть обязательным требованием каждого ИТ-инженера, который взялся за постройку «серверной» или хранилища данных.

Стремительное развитие техники влияет на все аспекты нашей жизни и в частности на образование. Теперь очень «тяжело» представить учебное заведение любого уровня – от школы до университета – без наличия вспомогательных поисковых инструментов (компьютеров), которые ищут и предоставляют необходимую информацию в огромном «банке знаний» – электронной библиотеке.

Если вы являетесь частным предпринимателем или владельцем бизнеса, который связан с продажей и/или ремонтом компьютерной и офисной техники, то наличие розеточных конструктивов просто «жизненно» необходимо для нормальных условий труда ваших сотрудников.

И ещё один пример обязательного оснащения интернет-розетками и конструктивами – это помещения для корпоративных и государственных служб безопасности, банковских и иных хранилищ, с повышенной защитой от проникновения. В них фактически запрещено любое значительное электромагнитное излучение или возможен перехват пакетной информации через безпроводную передачу данных.

Стандарты подключения


Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема.

Сетевой кабель заключает в себе восемь медных проводков, скрученных в четыре пары. Они гасят любые электрические помехи, предоставляя внушительную (до 1000 Мбит/с) скорость интернета. Витая пара заканчивается специальным коннектором, который называется «джек». Корпус у коннектора 8P8C прозрачный, и внутри него находятся провода разного цвета.

Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов.
Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Схема подключения проводов по цветам


Существует две схемы подключения: T568A и T568B. Первый вариант у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с.

В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях – это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения.

Существенным недостатком внутристенного монтажа является то, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания.

Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде, чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см.

  1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.
  2. Выбираем кабель. Наиболее значимой качественной характеристикой витой пары является надёжность. Доступ к кабелю после его разводки будет существенно затруднён, поэтому на качестве желательно не экономить. Для подключения к интернету чаще всего используют UTP пятой категории и выше. Подбирать конкретную модель кабеля нужно на основании его основных технических характеристик:
    • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
    • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
    • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).
  3. Производим монтаж. Кабель помещается в гофрированную трубу необходимого диаметра (он должен внутри неё свободно двигаться). Затем гофра закрепляется в штробе стяжкой из гипса. Далее можно начинать отделочные работы. На выходе кабеля в результате появится интернет-розетка. Однако перед этим стоит произвести её распиновку.

Монтаж и подключение сетевой розетки


Провод витая пара укладывается в кабель-канал или закрывается плинтусом. Свободный конец выводится через подрозетник наружу (при установке врезной модели) или оставляется незакрытым (если монтируется накладной вариант). Его длина оставляется достаточной, чтобы осуществлять необходимые работы.

От самого края отступается 7-8 см и наружная оболочка с этого участка удаляется. Проводниковые пары раскручиваются, разъединяются и выпрямляются. Дальнейшие действия приведены в инструкции.

  1. Корпус розетки разбирается, отсоединяется лицевая часть и откладывается в сторону.
  2. На обратной стороне имеется цветовая схема подключения, представленная двумя вариантами: А и В. Для правильной коммутации необходимо, чтобы кроссировка розетки соответствовала схеме подключения коннектора, поэтому если его монтаж проводился другим мастером, нужно уточнить, каким способом произведена разводка. На территории России обычно используется схема «В».
  3. Обжать провода в клеммах розетки согласно выбранному варианту (цвет провода совпадает с цветом контакта). Например, как изображено на картинке, слева направо: коричневый, бело-коричневый, зеленый, бело-зеленый, оранжевый, бело-оранжевый, синий, бело-синий.
  4. Зафиксировать провод зажимом и провести предварительную проверку передачи сигнала через разъем. Для этого в разобранное устройство подключить коннектор от планшета, ноутбука или мобильного телефона и убедиться в наличии связи с интернетом.
  5. Обрезать излишки проводков. Собрать розетку, соединив обе части. Закрепить ее на стене или в ней (зависимо от типа исполнения) также как обычную электрическую точку.
    По окончании необходимо снова проверить работоспособность уже собранного устройства путем подключения ноутбука или иного гаджета.

Подключение RJ-45 проводом на две витые пары

Подготовительные действия в данном случае производятся точно так, что и в предыдущем варианте. Отличием можно считать только само подключение. Вместо восьми проводников коммутируются четыре, имеющиеся в проводе. Задействуются контакты, соответствующие цвету проводков и отвечающие выбранной схеме «А» или «В». После этого проводится обжим, сборка и установка изделия, проверка передачи сигнала.

Следует помнить, что провод с двумя витыми парами используются для передачи данных со скоростью до 1 Гб/сек. При увеличении скорости интернет сигнала, провод придется заменить и все произведенные на нем подключения тоже.

Осуществление обжима проводов на контактах розетки

Как указывалось выше. При подсоединении проводков к клеммам устройства, необходимо провести их обжим. От этой процедуры будет зависеть качество работы всей системы. Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках.

У системных разъемов контакты устроены так, что при плотном заведении на них проводника, они разрезают изоляционное покрытие и обеспечивают коммутацию с медной жилой. При этом зачищать тонкие проводки не нужно.

Такое качественное и надежное соединение достигается, когда провод заходит в контактную клемму до упора. Можно для этого воспользоваться ножом или тонкой отверткой. Но действовать необходимо крайне осторожно, чтобы не повредить провод.

Теория: Связь по ЛЭП

PLC является термином, при помощи которого происходит описание нескольких систем по использованию линии электропередачи (ЛЭП), по передачи аудио информации, а также данных. Данной сетью могут передаваться звуковые сигналы и данные. Это совершается путем накладывания аналогового сигнала на стандартный ток, изменяющийся по величине и направлению с течением времени. Ток, который имеет частоту 50 Гц.

В PLC входит BPL , которая обеспечивает передачу данных скорость которых не превышает 500 Мбит/с, и NPL , представляющую собой узкополосную передачу по средствам линии электропередачи, скорость передачи данных значительно меньше чем предыдущие, то есть до 1 Мбит/с.

Еще во время зарождения энергосетей встала проблема передачи информации между энергоузлами. Для этих целей использовались телеграфные и телефонные линии, которые были проложены параллельно с линиями электропередач. Однако немного позже такое строительство стали считать нерациональным и в США получила свое развитие практика передачи такой информации непосредственно при помощи проводов ЛЭП..

Что такое Powerline адаптеры

Обзор и настройка модема D-Link Dir-320

Powerline адаптеры представляют собой особую линейку устройств для расширения возможностей Wi Fi сетей. Принцип работы адаптера:

  • при их помощи происходит прием сигнала, который поступает от роутера при соединении по проводу. Для этого они устанавливаются на близком расстоянии от источника;
  • декодируют данный сигнал для того, чтобы передать интернет по электрической сети;
  • при выходе переданного сигнала производят обратный процесс и передает его интернет-потребителю посредствам кабельного соединения либо с помощью Wi Fi. Такая технология носит название вай фай через розетку.

Обратите внимание! Подобные устройства выпускается практическими всеми производителями оборудования для сети.

Наряду с устройствами, которые выпускаются для стандартного пользования интернетом большое значение отдается производству оборудования для альтернативного интернет-соединения. Это такие известные фирмы: Asus, D-Link, TP-Link, Edimax.

Кому это может пригодится

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Интернет по проводам 220 вольт рекомендуется для тех потребителей IP-телевидения и иных сервисов, которым очень важна скорость соединения. При прокладке дополнительных кабельных сетей происходит потеря скорости, следовательно, при использовании этого способа подключения исключаются дополнительные расходы на прокладку проводов и избегается неудобство, которое может быть вызвано этим процессом.

Обратите внимание! Очень полезным данный передатчик будет в тех местах, где прокладка локальной сети категорически невозможна или просто нежелательна, а сеть Wi Fi не дает достаточного качества услуг, предоставляемых провайдером.

Как это работает

Самостоятельно Powerline адаптеры не предназначены для преобразования интернет сигнала от провайдера. Он выступает в качестве удлинителя, который помогает расширить действие сети в пределах жилища. То есть интернет до квартиры доходит с помощью модема либо интернет-центра. А далее уже по дому расходится между потребителями с помощью HomePlug AV. Таким образом, интернет через розетку можно доставить в любую из комнат.

Важно! HomePlug AV не является устройством для передачи сигнала, оно служит только удлинителем для распространения сигнала.

Розетки в доме имеют связь между собой. К каждой из них подходит электрический провод от общего источника. Данная технология позволяет передавать интернет по проводам между всеми точками электрической цепи. Максимальное расстояние, на которое может быть передан сигнал с помощью адаптера составляет 300 метров.

Обратите внимание! Стены и перекрытия не создают помех для прохождения сигнала.

Есть вариант, когда Powerline-адаптеры подключаются в разных комнатах, можно установить подключение к интернет-центру в одной комнате и к ресиверу IPTV в другой, и просматривать любимое видео без создания лишней кабельной сети и каких-либо рода дополнительных настроек.

Технические характеристики

Технология интернет по 220 вольт и оборудование для его подключения обладает следующими основными характеристиками:

  • максимальная дальность действия сигнала составляет 300 метров;
  • устойчивая скорость не менее 40 Мбит/с, причем она не снижается в зависимости от наличия или отсутствия преград в виде стен;
  • отсутствует ограничение скорости по технологии multicast-потоков;
  • топология сети похожа на шинную организацию, то есть два устройства взаимодействуют по кратчайшему между ними пути.
  • диапазон частот, который характерен для данного вида устройств находится в пределах 1,8–30 МГц и характеризуется 917 несущими частотами и 155 существующих;
  • имеет возможность использования до 64 устройств, принадлежащих одной сети;
  • максимальной пропускной способностью является величина в 200 Мбит/с;
  • работает через счетчик однофазного тока;
  • интернет по электросети можно использовать при наличии любого типа электропроводки (алюминиевой или медной).

Достоинства и недостатки

Достоинствами данного типа интернета по электрической сети и его оборудования являются следующие:

  • наличие большого числа бытовой техники не скажется на работе адаптера, от ее работы скорость поступления интернета по сети 220 не станет меньше указанной в основных характеристиках;
  • прохождение данных без задержек, которые возникают при прохождении по кабельным проводным сетям или по вай фаю;
  • нет необходимости проводить кабель, который может вызвать дополнительные затраты в связи с его прокладыванием;
  • приемлемая цена использования;
  • в помещении одновременно может работать до четырех сетей;
  • скорость работы не зависит от вида электропроводки.

Недостатками выступают некоторые из следующих обстоятельств:

  • одно устройство не может выступать в роли репитера между двумя другими такими же, то есть за счет такой комбинации нет возможности увеличения предельного расстояния действия сети интернет по электропроводке;
  • электрическая проводка, особенно в домах достаточно раннего года постройки может быть недостаточно качественной для передачи интернета через электросеть, следовательно, данная технология наиболее актуальна для применения в новостройках;
  • возможны перебои напряжения от большого числа работающих приборов. В этом случае рекомендуется использовать специальные фильтры, которые избавят потребителя от подобного рода неприятностей;
  • для провайдера интернет через розетку 220 очень трудно оформить документально. В организацию электроснабжения необходимо предоставить всю необходимую документацию по предоставляемой услуге и получить разрешение на ее поставку.

Технические характеристики: стандарт HomePlug AV, максимальная скорость передачи данных 200 Мбит/с, имеет компактный дизайн (имеет практически самый малый размер на рынке), зона действия составляет 300 метров, не требует специальной настройки, энергосберегающий режим работы, на панели имеется единственная кнопка для установления 128-битного алгоритма шифрования, поддерживает протокол IGMP, оптимизированная работа с цифровым телевидением (IPTV).

Обратите внимание! Внешний вид достаточно компактный и внешне привлекательный, имеет белую расцветку, три индикатора зеленого цвета расположены на передней панели. При работе не издает практически никакого шума.

Настройка PLC-адаптера на примере модели от TP-LINK

Данный адаптер не имеет собственного IP-адреса. Для его настройки следует использовать специальный диск, который идет в комплекте. Установка происходит очень просто и практически не требует внешнего вмешательства. Для этого необходимо всего лишь несколько раз нажать на запрос со словом далее. Это слово будет указано на английском языке Next. После чего адаптер подключается в розетку и к компьютеру либо другому устройству при помощи кабеля.

В процессе установки программы на экране компьютера возникнет ярлык утилиты, который необходимо запустить. По умолчанию откроется окно Network. Оно будет пустым, так как подключение еще не произошло.

Обратите внимание! На следующем этапе обновляется прошивка, которая поможет избавиться от существующих ошибок.

Чтобы осуществить перепрошивку следует перейти на вкладку «Status» и проверить версию, которая характерна для установленной прошивки. Если прошивка обновлена до последней версии, то осуществляется переход на сайт TP-Link и скачивается самая новейшая ее версия. Скачивание происходит достаточно быстро, причем файл заархивирован. После открытия скачанного архива запускается вкладка «System» и нажимается кнопка «Upgrade Firmware».

Поле NVM заполняется с указанием пути к разархивированной папке, в которой находится новая прошивка, выбирается файл, имеющий расширение NVM. Точно такие же действия проводятся с полем PIB, только теперь указывается расширение PIB. После всех проделанных действий нажимается кнопка «Ок». Указанными действиями запустится процесс прошивки, который через пару минут установит новую версию.

После обновления адаптер готов к эксплуатации. Для этого его подключают в сеть и к роутеру, а второй подключается в сеть и к устройству, при помощи которого будет осуществляться выход в интернет.

Важно! Перепрошивку необходимо провести на всех адаптерах, которые будут использоваться. Если где-то новая прошивка не будет иметь места, то устройство не сможет работать.

Для добавления дополнительного устройства в сеть нужно оба адаптера подключить к розетке. Далее на одном из них нажимается кнопка PAIR. Удерживается эта кнопка на протяжении 1 секунды. На втором устройстве тоже самое необходимо проделать не позднее чем 2 секунды после подключения первого. При добавлении следующих устройств проделывается та же последовательность действий. Эти действия устанавливают безопасное соединение между устройствами.

Важно! Подключение адаптера происходит исключительно в розетку, так как если он будет подключен в удлинитель, то скорость передачи дачи данных будет гораздо меньше установленной техническими характеристиками.

Установка завершена. Устройство можно полномасштабно эксплуатировать.

Выбор того, какой именно вид соединения выбирать остается только за потребителем. Но, прежде, чем его сделать нужно тщательно взвесить се за и против, а потом выбрать действительно стоящее предложение.

Как это работает

Стандарт HomePlug имеет несколько версий, страждущие точных цифр и нюансов могут обратиться к википедии. В общих чертах принцип работы PowerLine Communication-систем заключается в следующем. В электрической сети используется 110/230 Вольт и 50-60 Гц. Для передачи данных же используется на шесть порядков более высокая частота (от полутора и вплоть до тридцати мегагерц), а разграничиваются данные и питание с помощью специальных фильтров.

Собственно, наличие этих фильтров и вводит определённое ограничение на применение данной технологии — воткнуть адаптер в пилот (который, собственно, и выполняет роль фильтра) не выйдет, надо подключаться непосредственно к розетке.
После того, как адаптеры выбирают диапазон рабочих частот (всего их порядка 80), трафик разбивается на пакеты и каждый из них передаётся по отдельному «каналу». Выбор каналов осуществляется по многим параметрам: девайс регулярно анализирует каждую из рабочих частот, оценивает уровень помех, проверяет качество связи, после чего пересылает данные.
В случае проблем с определёнными частотами они блокируются, меняется метод модуляции, данные перераспределяются по другим каналам. В общем, система достаточно неплохо защищена как от помех, так и от «прослушивания» (про шифрование AES здесь никто не забыл), работает на приличном расстоянии и вообще разрабатывалась как отказоустойчивое решение.

PLC на практике

Набор, на который пал мой выбор — TP-LINK WPA4420 Kit позволяет подключить на «выходе» из розетки как Ethernet, так и WiFi-девайсы (правда, опять же, в диапазоне 2.4 ГГц).

Внутри коробочки можно найти два адаптера (один — передатчик, второй — приёмник и WiFi точка доступа), два небольших Ethernet-кабеля, немного ценной макулатуры.

Собственно, «как всё работает» нарисовано наглядно и понятно (на обратной стороне листа — краткая инструкция и справочная информация).

В эксплуатации — всё ещё проще. Вставляем передатчик (малую коробочку) в розетку, соединяем Ethernet-кабелем с роутером.

Приёмник размещаем в ту же «розеточную» линию (на некоторые квартиры разведено, например, две разных линии с двух автоматов или вообще две фазы, надо изучать домашнюю проводку), смотрим на индикаторы. Замигало «как надо» (а как надо — указано в инструкции) — значит, пол дела сделано.

Не замигало — нажимаем «pair» на приёмнике и передатчике. Если и в этот раз не помогло — изучаем вашу розеточно-проводную архитектуру. В моём случае всё завелось из коробки, безо всяких pair’ов.
Опять же, на «изкоробочных» настройках, пара адаптеров генерирует свой собственный WiFi и раздаёт его окружающим девайсам, а логин и пароль указаны на точке доступа. При желании, можно воспользоваться функцией «клонирования» параметров «родной» сети: нажать кнопку WPS на роутере и WiFi Clone на адаптере.

Ещё у этой штуки есть своеобразная админка , которая достатчно легко позволяет отследить состояние девайсов, но пользоваться ею по назначению мне не пришлось ни разу.

Результаты установки

По всей квартире доступен не очень скоростной 2.4 ГГц WiFi, в гостинной и двух других комнатах — высокоскоростной 5 ГГц. Девайсы переключаются с одной сети на другую автоматически, без вопросов и лишних телодвижений.

В дальней комнате компьютер подключен через Ethernet-кабель, который «прокинут» через розетку. Интернет по всему дому доступен, стены и плинтуса не пострадали, HD-кино отлично отправляется по DLNA на телевизор. Цена вопроса — почти 4000рза версию с 500 МБит/сек максимальной скоростью,в районе 3500р  за модель попроще, с 200 Мбит/сек.
Плюс есть дополнительные модули  со сквозными розетками, точки доступа попроще, обеспечивающие только Ethernet (без WiFi) и их более быстрые модельки. В общем, выбрать есть из чего. А главное — всё оборудование совместимо, и позволяет легко расширить охват докупкой дополнительных модулей.

Плюсы:
— Работает, как дедушка Джобс завещал: включил и пользуйся;
— Не требует настройки, все дополнительные сегменты сети (если требуется ещё сильнее расширить покрытие, скажем, в загородном доме) подключаются одним нажатием кнопки “pair”;
— Позволяет прокинуть Ethernet-кабель туда, куда “классическим” методом его не завести (по любой причине);
— Потрясающая расширяемость;
— Вариативность по цене и функциям.

Минусы:
— Требуется вставлять именно в розетку, пилоты и прочие удлинители-фильтры противопоказаны, т.к. мешают основному принципу работы девайса;
— Если у вас несколько линий проводки — надо искать «общую» для отправляющего и принимающего сигнал устройств.

В сухом остатке

Устройство очень простое в плане установки и эксплуатации и может выручить во мноих ситуациях. Большая ли у вас квартира, трёхэтажный загородный дом или просто длинный-длинный офис и загаженный WiFi-эфир, прокинуть дополнительный канал через «розеточный» уровень буквально в два клика — это круто.

Источники

  • https://www.13min.ru/it/internet-cherez-elektricheskuyu-set/
  • https://wifika.ru/internet-cherez-rozetku-homeplug-adapter-powerline.html
  • https://first-apartment.ru/podklyuchenie-internet-rozetki.html
  • https://Vpautinu.com/internet/cerez-rozetku
  • https://habr.com/ru/company/ulmart/blog/381033/

Понравилась статья? Поделиться с друзьями:
Переход на цифровое телевидение в России 2019
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
