D-Link модели Dir-615S: как подключить и настроить wi fi роутер

Общие характеристики

Тип

Wi-Fi роутер

Стандарт беспроводной связи

802.11n, частота 2.4 ГГц

Поддержка MIMO

есть

Макс. скорость беспроводного соединения

300 Мбит/с

Краткий обзор

На упаковке роутера написано название компании, которая выпустила устройство (D-Link), а в верхнем правом углу указана модель DIR-615S. В комплект входят:

• Сам маршрутизатор;
• Блок питания;
• Коммутационный шнур;
• Инструкция;
• Гарантийная книжка.

На верхней части роутера расположились стандартные светодиодные индикаторы. Сзади также все стандартно (вход для подключения блока питания и кнопка его выключения, 1 порт WAN, 4 LAN и WPS), кроме кнопки RESET. У этой модели она находится на дне устройства.

Прием/передача

Защита информации

WEP, WPA, WPA2

Мощность передатчика

15 dBM

Опции точки доступа/моста

Коммутатор

4xLAN

Скорость портов

100 Мбит/сек

Режим моста

есть

Поддержка IPv6

есть

Управление

Эксплуатационные характеристики

Источник питания

Поддержка операционных систем

Маршрутизатор

Межсетевой экран (FireWall)

есть

NAT

есть

SPI

есть

DHCP-сервер

есть

Поддержка Dynamic DNS

есть

Демилитаризованная зона (DMZ)

есть

Протоколы динамической маршрутизации

RIP v1, RIP v2

VPN

Поддержка VPN pass through

есть

Поддержка PPTP

есть

Поддержка L2TP

есть

Поддержка IPSec

есть

Антенна

Количество внешних антенн

2 x 5 dBi

Тип внешней антенны

несъемная

Мониторинг и конфигурирование

Web-интерфейс

есть

Поддержка Telnet

есть

Дополнительно

Поддержка IEEE 802.1q (VLAN)

есть

Размеры (ШxВxГ)

174x115x30 мм

Вес

226 г

Как начать использование?

Видео-обзор роутера и инструкции по настройке смотрите в следующем видео:

Прошивка оснащена многоязычным интерфейсом. Доступ к настройкам защищён паролем, который следует изменить при первом использовании. Левую часть интерфейса занимает дерево меню с быстрым доступом к часто используемым функциям: перезагрузка, настройка Wi-Fi.

Рассмотрим на примере англоязычного меню:

1. Подключаем девайс к компьютеру при помощи Ethernet интерфейса.

2. Открываем интернет-обозреватель и переходим по адресу 192.168.0.1.
3. В зависимости от версии прошивки и модели маршрутизатора, данные для входа будут отличаться: в одних необходимо ввести только логин – «admin» (поле может быть заполненным), в других – логин и пароль, которые совпадают.

4. Во вкладке «Setup» кликаем по кнопке «Internet».
5. Знакомимся с краткой инструкцией и переходим далее – клик по «Next».

6. Изменяем стандартные данные для входа в меню настройки маршрутизатора. Даже если забудете их, настройки можно сбросить на заводские.

7. Выбираем часовой пояс.

8. Указываем тип подключения как «Dynamic IP (DHCP)». Скорее всего, ваш IP адрес будет динамическим, если он статичный или используется иной тип подключения – указываем свои данные.

9. Клонируем физический адрес (MAC) компьютера и присваиваем его роутеру – кликаем «Clone your PC’s MAC…». Имя хоста вводим любое. Это необходимо для случаев, когда провайдер разрешает подключаться к сети только одному устройству с MAC, зарегистрированным в договоре.

10. Записываем изменения в файл настроек маршрутизатора кнопкой «Connect». После перезагрузки настройка Wi-Fi маршрутизатора D-Link DIR-615 завершена.

При использовании DSL-соединения процесс будет немного отличаться

11. Вводим свой статичный IP либо указываем, что он – динамичный.
12. Задаём данные для авторизации в учётной записи (из договора, который заключали у провайдера) и пароль для авторизации (входа в настройки роутера).

13. Также сохраняем новую конфигурацию с перезагрузкой девайса.

Конфигурация Wi-Fi

Осталось настроить беспроводное соединение.

1. Как и в предыдущем случае, идём в раздел настроек «Settings».
2. Во вкладке «Wireless Settings» выполняем левый клик по ссылке «Wireless Network Setup…».

3. Вводим название сети, под которым её будут видеть пользователи, выбираем ручной выбор метода защиты соединения «Manually assign…» и указываем использование метода шифрования WPA.

4. Придумываем надёжный пароль для доступа к беспроводной сети.

5. Записываем новые настройки в память Вай-Фай роутера D-Link DIR-615S.

DC++ и IPTV

DC++ – это клиент для файлового обмена. При использовании интернета для работы в сетях DC++ роутер должен быть настроен соответствующим образом.

1. Рекомендуется зарезервировать IP адреса за вашими компьютерами.

• Во вкладке «Setup» выбираем «Network settings».
• Переходим в «Add DHCP Reservation» и выбираем нужное устройство (рекомендуется свой компьютер).
• Все данные заполнятся автоматически, остаётся сохранить новую конфигурацию.

2. Настраиваем Port Forwarding.

• Идём в «Advanced», где указываем «Virtual server».
• В первом столбике возле «Name» ставим отметку и вводим название сети.
• В формах «Private» и «Public» указываем номер порта 4000.
• В поле «Protocol» выбираем «Both».
• В форме «Computer Name» указываем компьютер, для которого резервировали IP ранее.

Если с программой DC++ будет работать несколько ПК, все эти действия необходимо выполнить и для них, но вместо порта указывать 4001, 4002 и т. д.

Для просмотра IPTV во вкладке «Advanced» кликаем «Advanced network». Ставим отметку «Enable Multicast Streams» и сохраняем изменения.

Мы разобрались, как настроить роутер D-Link DIR-615S для работы в разных режимах и с различными подключениями. Если забыли пароль от входа в web-интерфейс, настройки сбрасываются кнопкой Reset, расположенной на дне корпуса.

Подключение и подготовка к работе

Подключение Dir-615S к компьютеру через Ethernet адаптер:

1. Подключается Dir-615 через порты LAN.
2. Подключить роутер D-615S к розетке при помощи адаптера питания.
3. Нажать On/Off на задней панели роутера.
4. Включить компьютер, открыть браузер.

Для входа в веб-интерфейс используется стандартный IP-адрес интернет-шлюза Dir-615 — 192.168.0.1. Имя пользователя и пароль, по умолчанию, admin. После первого входа будет предложено поставить новый пароль. После этого можно приступать к настройке модема.

Настройки

Все настройки Дир-615S производятся через стандартный веб-интерфейс. В левой части окна находится меню, в центре – основные страницы с параметрами.

Автоматическая настройка

После входа в меню интерфейса для настраивания интернета нужно выбрать сеть – WAN. По умолчанию, создаются два подключения динамического IP. Если провайдер использует именно такой тип, можно переходить к настройке беспроводного интернета.

Большая часть российских интернет-провайдеров использует протокол PPPoE. Чтобы его настроить, следует удалить первоначальные существующие подключения. Для этого их отмечают галочкой и кликают на кнопку «Удалить». Затем нужно нажать «Добавить» и в появившемся списке выбрать тип соединения.

«Билайн»

Если интернет поставляет провайдер «Билайн», в типе соединения нужно заполнить:

• Тип подключения L2TP+ Динамический IP.
• Имя пользователя, пароль.
• Поставить галочку напротив Wan.
• Галочки — около NAT и сетевого экрана.
• В поле «Адрес сервера» вводится tp.internet.beeline.ru.

Чтобы сохранить введенные данные, следует нажать «Применить».

«Ростелеком», другие провайдеры, использующие протокол PPPoE

Соединение роутера с провайдером в режиме PPPoE производится следующим образом:

1. Тип соединения – PPPoE.
2. Имя пользователя, пароль – из договора.
3. Галочки около «Сетевой экран» и NAT.
4. Некоторые провайдеры просят предоставить физический адрес роутера для авторизации пользователя.

Настройки сохраняются при помощи кнопки «Применить».

Резервное подключение через 3G, 4G

Возможность подключения 3G модема на DIR 615S отсутствует.

Беспроводная сеть

Настройка Wi Fi роутера происходит в меню Wi-Fi – «Основные настройки». В окне SSID вводится название сети, его нужно придумать. Данные сохраняются, теперь следует перейти в «Настройки безопасности». Должен быть выбран тип аутентификации WPA2-PSK с шифрованием AES. В окне «Ключ» нужно придумать и ввести пароль. Данные следует сохранить путем нажатия на «Применить».

Настройка в режиме повторителя (репитера), усилителя, адаптера или точки доступа

Режим работы устройства Dir-615S устанавливается в соответствующем подразделе. Для установки следует нажать «Способ подключения» и выбрать «Проводное подключение». Там выбирается нужный режим работы:

• Повторитель wisp используется при подключении к беспроводному провайдеру.
• Точка доступа – для подключения к проводному устройству.
• Повторитель – для подключения к беспроводному модему для расширения зоны действия.
• Клиент – чтобы данные компьютера, подключенные к Dir-615S, получили доступ к сети.

Отзывы про D-link DIR-615

Настройка и возможности

Веб-интерфейс и возможности прошивки устройства практически совпадают с рассмотренным в недавней статье DIR-300S, так что не будем подробно на них останавливаться и опишем их в сокращенном варианте.

Роутер имеет локализованный интерфейс настроек. Доступ к нему традиционно закрыт паролем, причем роутер настойчиво предлагает сменить заводской вариант на что-то более сложное. Предусмотрена возможность работы через HTTPS, а также удаленный доступ к устройству с указанием разрешенных IP-адресов.

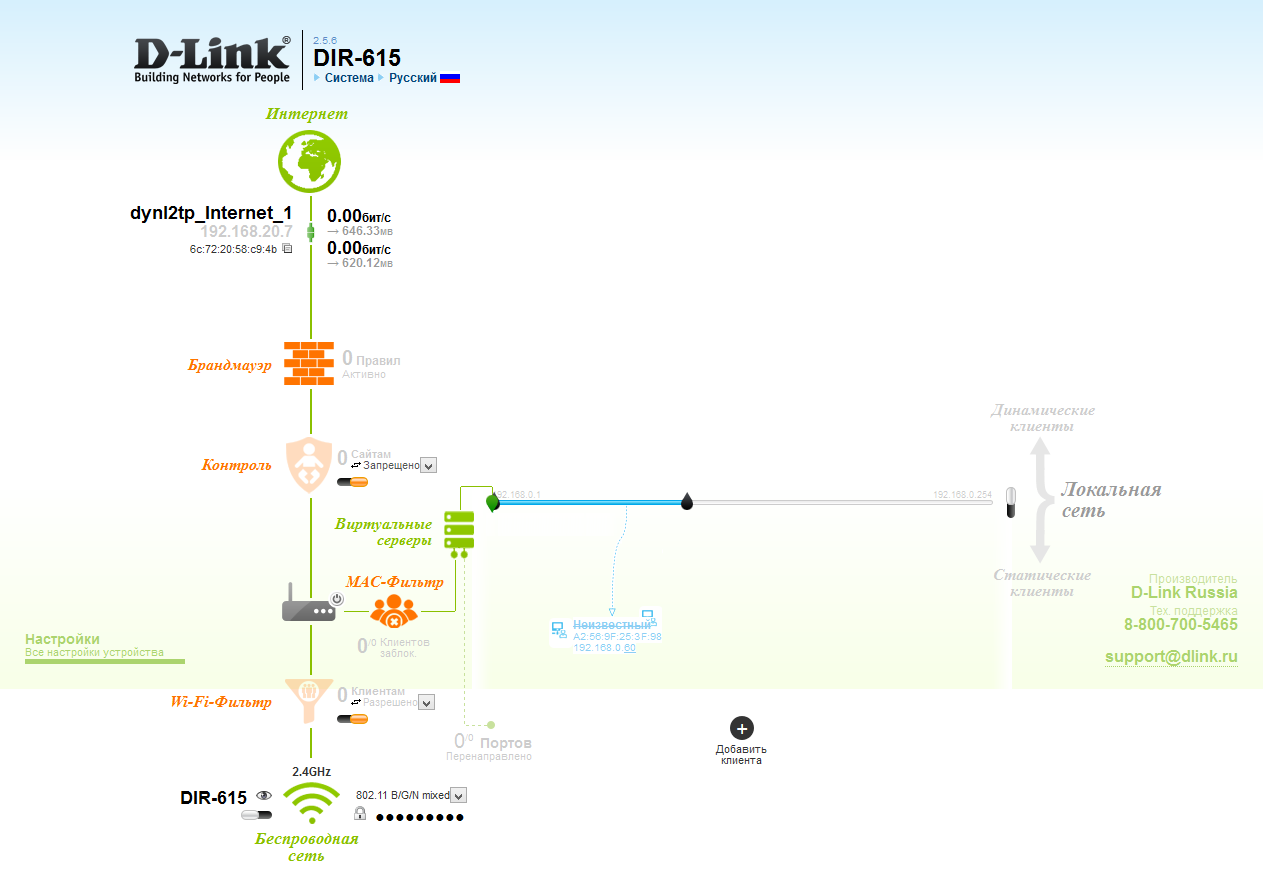

Внешний вид достаточно стандартен — дерево меню в левой части окна и основные страницы с параметрами в центре. Есть быстрый доступ к таким распространенным операциям, как перезагрузка, сброс настроек, параметры Wi-Fi и встроенная система поиска. Несколько выбивается из общего дизайна только отдельная страница «Мониторинг», на которой представлена графическая схема домашней сети.

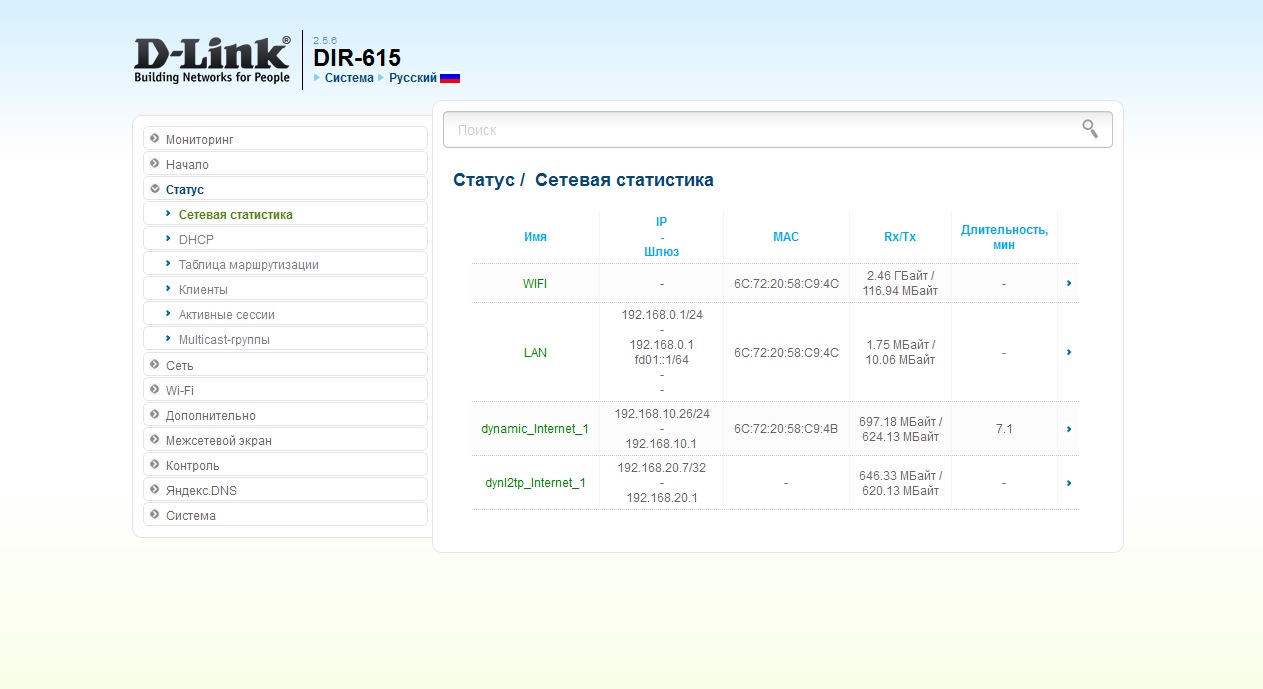

Есть несколько пунктов с информацией об устройстве, подключениях, сетевых интерфейсах, сессиях и клиентах, а также встроенные помощники для установки основных параметров работы роутера.

Для подключения к интернету поддерживаются основные востребованные на нашем рынке варианты — IPoE, PPPoE, PPTP, L2TP, в том числе и с режимом «двойного доступа». Реализована работа с IPTV (включая VLAN) и IPv6, есть встроенный клиент DDNS и несколько ALG для популярных протоколов.

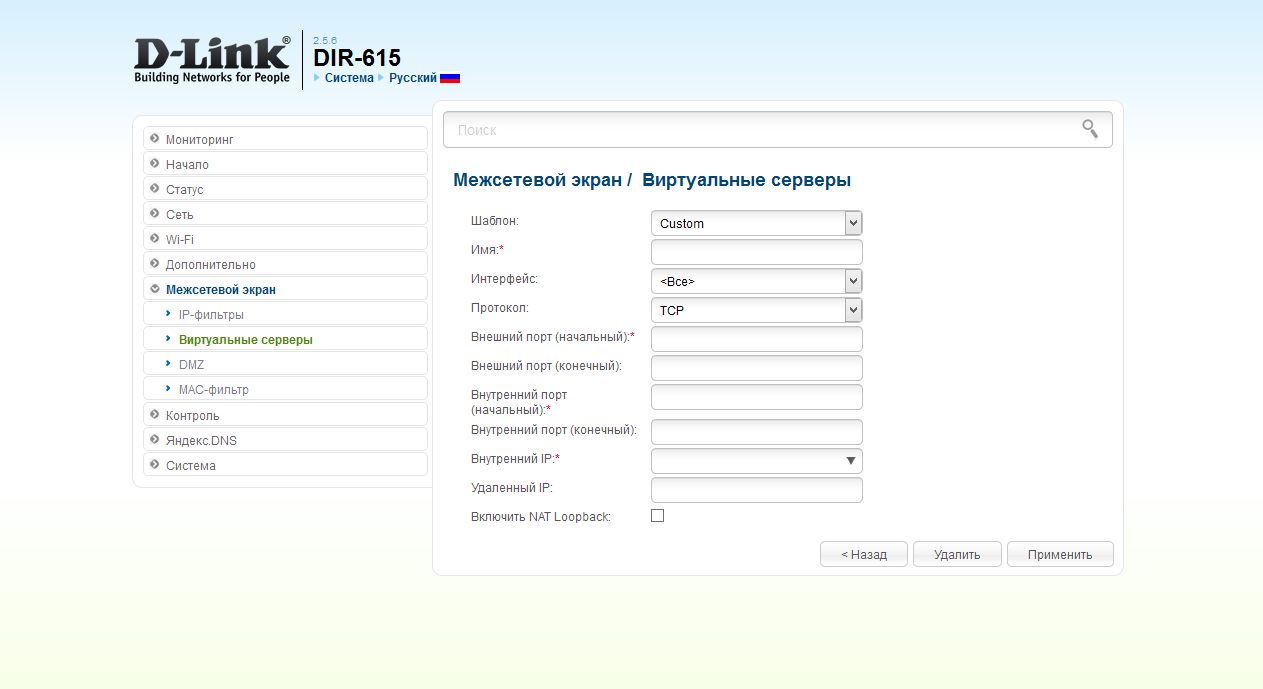

Роутером поддерживаются технология DMZ, протокол UPnP для автоматического проброса портов сервисов и ручное создание правил трансляции портов.

Набор параметров встроенной точки доступа вполне стандартен. Вы можете изменить имя беспроводной сети, настроить защиту (включая WPA/WPA2 с внешним сервером RADIUS), установить фильтр MAC-адресов клиентов, воспользоваться технологией WPS, а также изменить несколько дополнительных параметров, включая мощность передатчика. В прошивке есть сканер сетей, который поможет выбрать оптимальный номера канала. Возможности организации гостевой сети, а также настройки расписания работы в данном роутере не предусмотрено. Отметим наличие режима беспроводного клиента, а также пункт отключения беспроводного модуля.

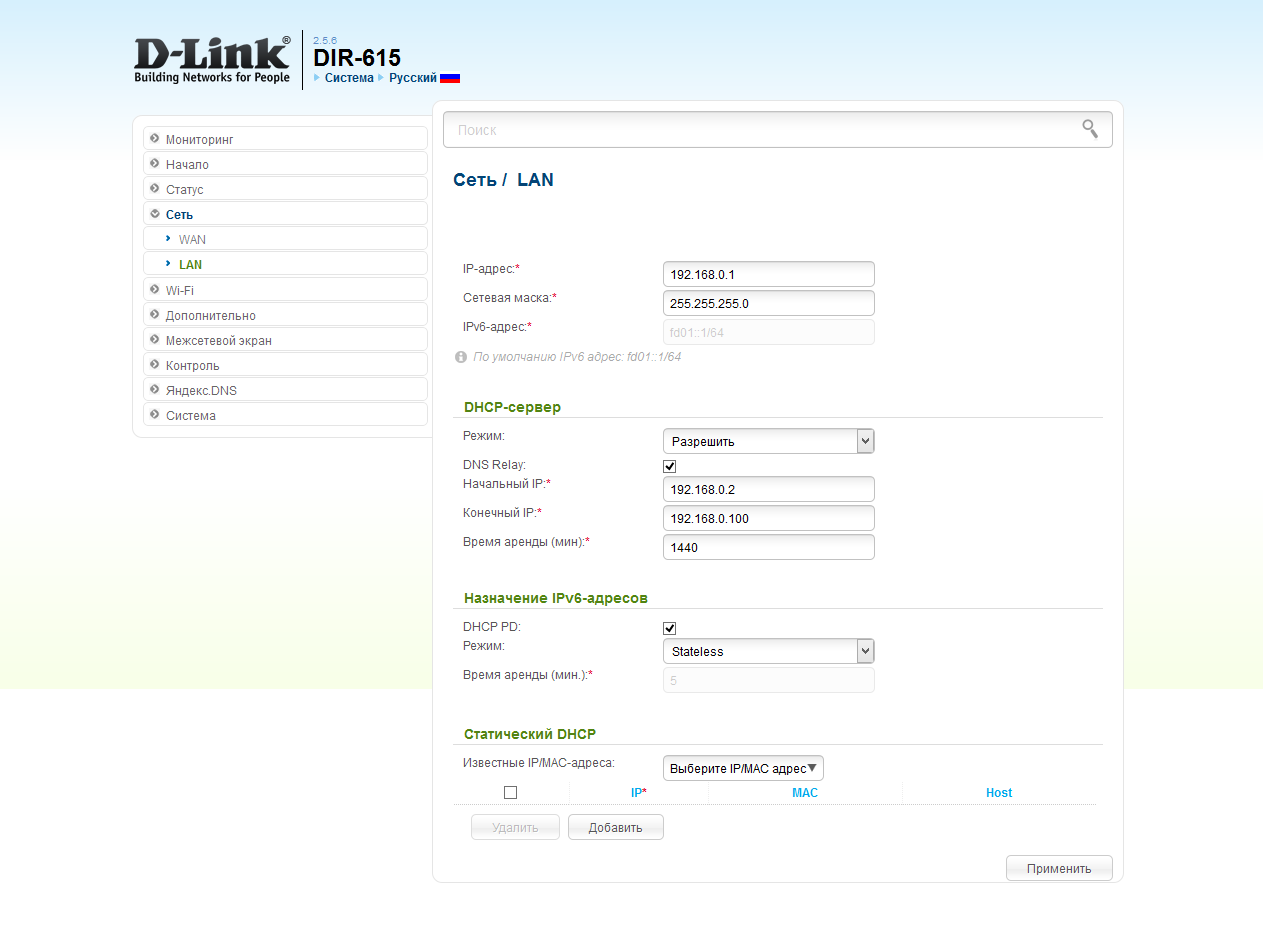

Для настройки клиентов локального сегмента сети традиционно используется встроенный сервер DHCP.

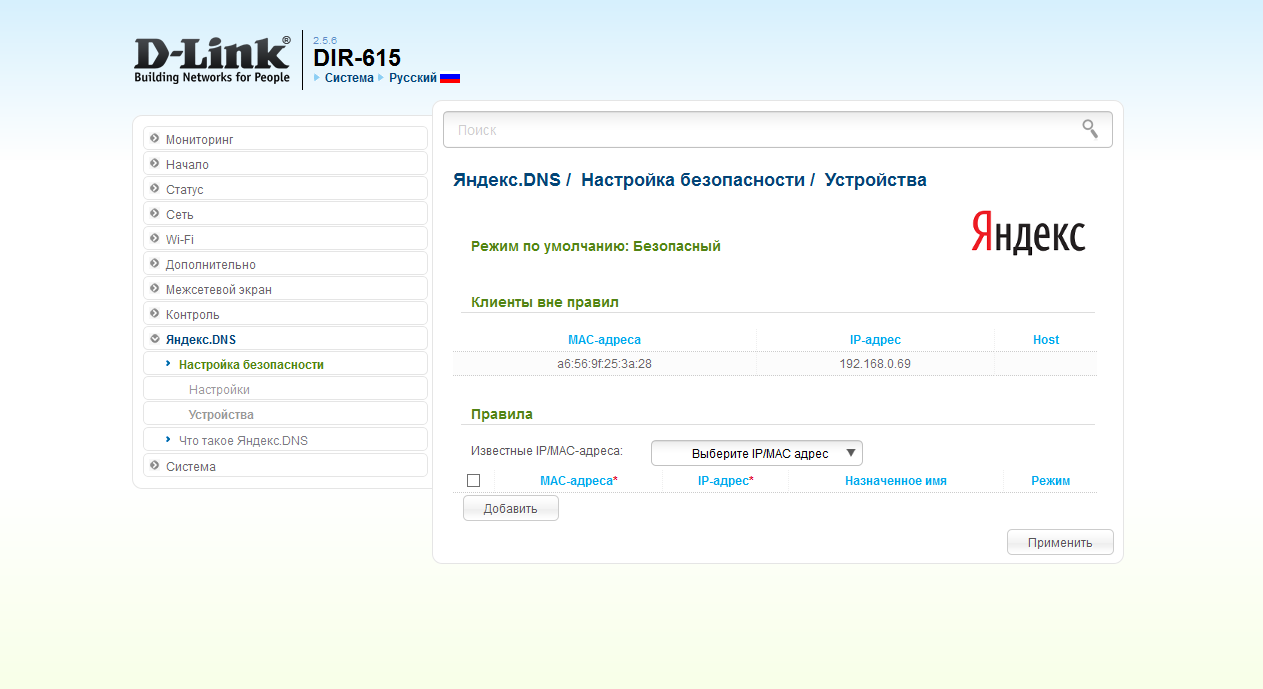

Наиболее интересной и полезной из функций защиты является, пожалуй, поддержка сервиса Яндекс.DNS. При этом вы можете для каждого из клиентов локальной сети независимо выбрать один из трех уровней защиты. Также здесь есть межсетевой экран с пользовательскими правилами блокировки по IPv4/IPv6 и фильтр URL-адресов.

Набор системных функций не выделяется ничем необычным, за исключением, пожалуй, разрешения доступа к консоли роутера по протоколу telnet и пары диагностических утилит.

Учитывая формально более мощные вычислительные ресурсы процессора можно было бы придраться к отсутствию таких функций, как сервер VPN. Однако в бюджетном сегменте это редко кого интересует.

Производительность

По сравнению с DIR-300S, рассматриваемая в этой статье модель отличается более быстрым процессором, а также радиоблоком. Но даже с этими изменениями устройство продолжает относиться к бюджетному сегменту, что видно и по стоимости.

На первом графике приводятся результаты проверки скорости маршрутизации в различных режимах подключения к интернету. Тестирование проводилось в один/два потока и в шестнадцать потоков.

Если для младшей модели можно было написать пару замечаний по скорости работы, то DIR-615S идеально справился с этим тестом. Модель без каких-либо компромиссов сможет обеспечить работу на тарифных планах до 100 Мбит/с включительно во всех режимах подключения.

Нет претензий и к реализации функции «двойного доступа» при одновременной загрузке данных из локальной сети провайдера и интернета.

К стабильности работы устройства замечаний нет. Роутер успешно выдержал часовой стресс-тест в режиме L2TP с шестнадцатью потоками в полном дуплексе.

Беспроводной контроллер роутера работает только в диапазоне 2,4 ГГц и обеспечивает подключение клиентов по протоколам 802.11b/g/n на скоростях до 300 Мбит/с. Основное тестирование мы провели с клиентом, на котором был установлен адаптер Asus PCE-AC68. Расстояние между устройствами составляло около четырех метров. Во время тестирования в эфире присутствовало несколько соседских сетей. Для сравнения на график мы добавили результаты DIR-300S в аналогичной конфигурации.

В зависимости от сценария, преимущество DIR-615S составляет от 5% до 70%. Напомним, что ограничением здесь могут выступать и 100 Мбит/с проводные порты роутеров. В целом рассматриваемая модель позволяет обеспечить в хороших условиях до 90 Мбит/с для приема или передачи данных, что соответствует ее техническим возможностям.

Для проверки зоны покрытия беспроводной точки доступа роутера мы использовали смартфон Zopo ZP920. Он был протестирован в трех различных точках квартиры — на расстоянии четырех метров прямой видимости, на четырех метрах через одну стену и на восьми метрах через две стены.

Для рассматриваемого сегмента результаты получились достаточно неплохие. Скорость доступа к сети с мобильного устройства в большинстве сценариев заметно выше, чем у DIR-300S. Некоторые замечания вызывает только производительность при передаче со смартфона на роутер в один поток. Так что можно говорить о том, что наличие двух антенн положительно сказывается и на зоне покрытия беспроводной сети роутера благодаря использованию в этой конфигурации технологии MIMO. Причем эффект заметен даже на клиентах с одной антенной.

В данном материале мы решили дополнительно проверить два сценария для более точного сравнения моделей DIR-300S и DIR-615S с точки зрения работы с беспроводными клиентами.

На следующем графике приводятся результаты тестирования работы Wi-Fi-роутеров при одновременном подключении двух клиентов с адаптерами Asus PCE-AC68. Соответственно, число потоков в каждом случае в два раза больше, чем в первом тесте этой группы.

Здесь мы видим заметное преимущество «двухантенного» DIR-615S практически во всех сценариях. Правда, надо понимать, что на более простых адаптерах со скоростью соединения 150 Мбит/с эффект может быть менее выражен. Кроме того, тестирование проводится на максимальной нагрузке, что в реальной жизни встречается не так уж и часто.

Второй дополнительный тест проводился с теми же клиентами, но обмен информацией осуществлялся уже непосредственно между ними. Компьютеры имели близкие, но не абсолютно совпадающие конфигурации, так что некоторый «перекос» в скоростях приема и передачи в данном случае не является существенным для оценки роутера.

Этот тест также показывает существенное преимущество модели с беспроводным контроллером на 300 Мбит/с, превышающее в некоторых сценариях 80%.

Тестирование показало, что наличие у роутера двух антенн позволяет ему не только показать более высокую скорость работы беспроводных клиентов, но и улучшить зону покрытия сети.

Заключение

 В частности, данная модель обеспечивает подключение к интернету во всех режимах на скоростях до 100 Мбит/с включительно. При этом беспроводной контроллер роутера позволяет получить хорошую скорость работы клиентов как в сценарии доступа к локальной проводной сети и интернету, так и для обмена информацией между собой.

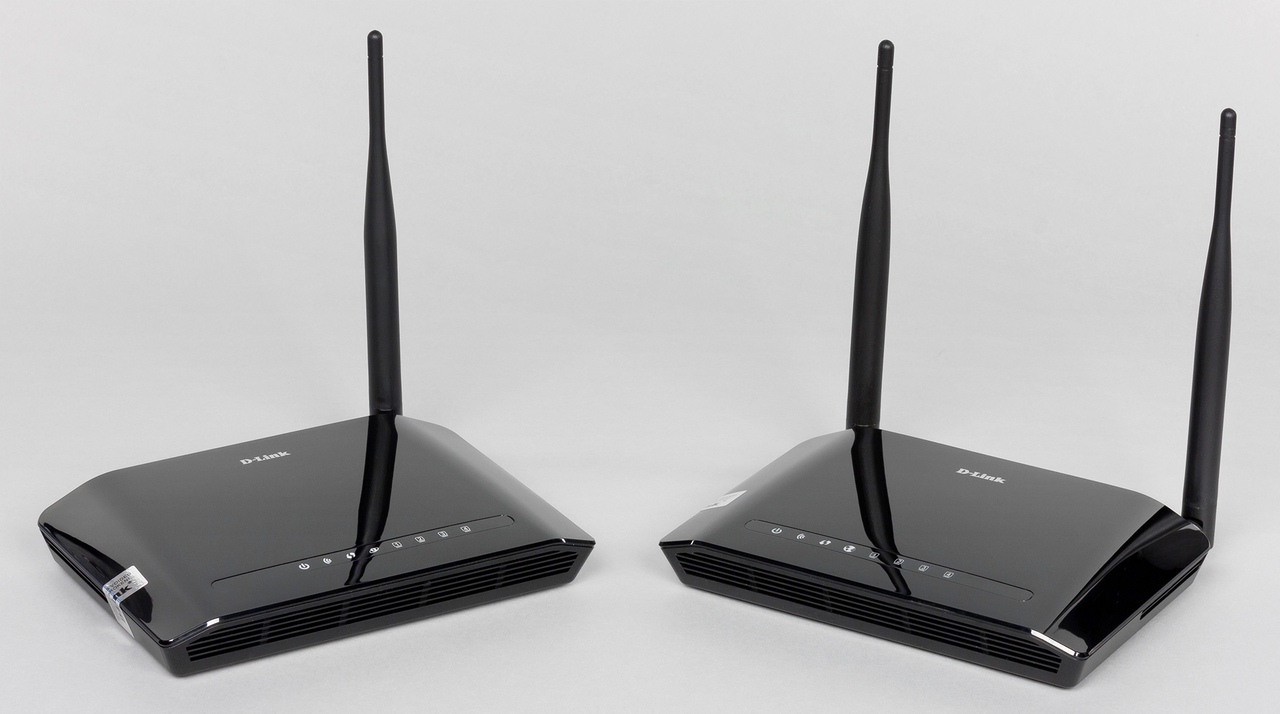

Модель имеет классический дизайн корпуса, в плюсы которого можно записать возможность крепления на стену. К качеству изготовления замечаний у нас не было, если не считать глянцевой верхней крышки.

Встроенное программное обеспечение имеет достаточно удобный локализованный веб-интерфейс и стандартный набор наиболее популярных функций и возможностей, а также поддерживает сервис Яндекс.DNS.

Роутер хорошо подойдет нетребовательным пользователям, которым необходимо обеспечить доступ к интернету на популярных тарифных планах для нескольких компьютеров и мобильных устройств.
