ASUS DSL N10: обзор, настройка и прошивка

Содержание
  1. Характеристики ASUS модели DSL-N10 B1
  2. ADSL-модем с функциями беспроводного маршрутизатора
  3. Описание прибора
  4. Внешний вид и модификации
  5. Интересные функции
  6. Процедура подключения
  7. Открытие меню настроек
  8. Соединение патч-кордом
  9. Соединение с помощью Вайфай
  10. Процедура настройки
  11. Быстрая настройка
  12. Процедура настройки в главном окне интерфейса
  13. Автоматическая настройка
  14. Подключение к интернету вручную на примере некоторых провайдеров
  15. «Дом.ру» и «Ростелеком»
  16. «Билайн»
  17. NetByNet
  18. Беспроводная сеть
  19. Настройка в режиме повторителя (репитера), усилителя, адаптера или точки доступа
  20. IPTV
  21. Динамический DNS
  22. Настройки безопасности
  23. Возможные неисправности и способы их устранения
  24. Обновление прошивки
  25. Характеристики ASUS модели DSL-N11
  26. Физичечкое подключение роутера ASUS DSL-N11
  27. Проверка связи компьютера и роутера ASUS DSL-N11
  28. Настройки IPOE Билайн интернет для роутера ASUS DSL-N11
  29. Настройки Онлайм для роутера ASUS DSL-N11
  30. Настройки Акадо для роутера ASUS DSL-N11
  31. Настройки Старнет для роутера ASUS DSL-N11
  32. Настройки Нетбайнет для роутера ASUS DSL-N11
  33. Настройки Леальта для роутера ASUS DSL-N11
  34. Настройки МТС ИРКУТК для роутера ASUS DSL-N11
  35. Настройки УкрТелеком для роутера ASUS DSL-N11
  36. Настройки Авелаком для роутера ASUS DSL-N11
  37. Заключение

Характеристики ASUS модели DSL-N10 B1

  • Сетевые стандарты
    IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.3, IEEE 802.3u, IPv4
  • Wi-Fi Data Rate
    802.11b : 1, 2, 5.5, 11Mbps
    802.11g : 6,9,12,18,24,36,48,54Mbps
    802.11n : up to 150Mbps
  • xDSL Data Rate
    ANSI T1.413 Issue 2,
    ITU-T G.992.1 Annex A (G.dmt),
    ITU-T G.992.2 (G.lite),
    ITU-T G.994.1 (G.hs),
    ITU-T G.992.3 (G.dmt.bis),
    ITU-T G.992.5 Annex A/M
    ADSL 2/2+ 24Mbps downstream
  • Антенны
    Detachable 5 dBi antenna x 1
  • Светодиодный индикатор
    Power, ADSL, Internet, WLAN, LAN x 4
  • Кнопка
    WPS Button, Reset Button, Power Switch, Wireless on/off Button
  • Разъемы
    1 x RJ11 for ADSL
    4 x RJ45 for 10/100 BaseT for LAN
  • Рабочая частота
    2.4GHz
  • Operation Channel
    11 for N. America
    13 Europe (ETSI)
  • Оперативная память
    4MB Flash/32MB SDRAM for Wi-Fi
    1MB Flash/2MB SDRAM for ADSL
  • Защита
    64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, Radius with 802.1x, WPS support
  • Брандмауэр и контроль доступа
    Built-in NAT and SPI firewall
    Port, IP packet, URL, MAC filter
  • Администрирование
    Web-based GUI configuration
    Firmware upgraded, configuration data uploaded and downloaded via Web-based GUI
    Auto VPI/VCI detection
    Configuration backup and restore
    Diagnostics
    Log & Trace function
  • Utilities
    ADSL Setting Wizard
    Firmware Restoration
    Device Discovery
    Ethernet WAN
  • Блок питания
    AC Input : 100 ~240 V(50~60HZ)
    DC Output : 12 V/1 A
  • Сертификаты
    CE, FCC, PCT
  • Размеры
    190 x 124 x 29 cm (WxDxH)
  • Вес
    280 g (Device Only)
  • Environmental
    Operating Temperature: -10 °C to 50 °C (14 °F to 122 ºF)
    Storage Temperature: -40 ° to 60 ° C (-40 °F to 140 °F)
    Operating Humidity: 5 % to 95 % (Non-condensing)
    Storage Humidity: 5 % to 95 % (Non-condensing)
  • Комплeктация
    DSL-N10 Wireless ADSL Router
    5dBi detachable antenna
    Power adapter
    Support CD (user manual, utilities)
    RJ45 cable
    RJ11 cable
    Quick Start Guide

ADSL-модем с функциями беспроводного маршрутизатора

• Модем и маршрутизатор в одном корпусе;
• Быстрая настройка ADSL-соединения;
• Поддержка четырех SSID-идентификаторов;
• Отсоединяемая антенна с коэффициентом усиления 5 дБи.

Описание прибора

Вай фай роутер стандарта N имеет интерфейс EZ UI. Устройство обеспечивает скорость передачи данных достигающую значения в 150 Mbit/c. Нет необходимости в установке специальных драйверов для полноценного функционирования аппарата. Значительно упрощены процессы управления сетью. Можно создать две беспроводные Wi-Fi сети всего лишь одним роутером Asus RT N10.

В основном все выпускаемые в настоящее время беспроводные роутеры значительно снижают скорость передачи данных по Вай фай, но роутер Asus RT N10 имеет функциональную возможность обеспечить скорость при работе в глобальной сети практически идентичную кабельному подключению.

Производитель не забыл хорошо проработать лаконичный дизайн Wi-Fi устройства, который приходится по вкусу даже самым придирчивым пользователям.

Несмотря на компактные габариты маршрутизатор Asus RT N10 обеспечивает трансляцию высококачественного и стабильного сигнала и обладает значительным радиусом действия. В приборе реализована функция раздачи интернета по Wi-Fi и дополнительно Asus RTN-10 может подключить к всемирной паутине компьютеры без Wi-Fi адаптера через проводное соединение Ethernet, т. к. для этих целей аппарат имеет 4 разъема LAN.

Внешний вид и модификации

Из основных популярных модификаций этой модели можно выделить 3 вида:

Классический ASUS DSL-N10
DSL-N10 B1
DSL-N10E

С задней панелью здесь тоже все стандартно:

  • Кнопка сброса
  • Питание
  • 4 LAN
  • 1 ADSL WAN
  • Кнопка выключения питания
  • Кнопка выключения Wi-Fi
  • WPS

А еще – 1 отсоединяемая антенна.

Интересные функции

Само наличие Wi-Fi в ADSL модемах уже по себе преимущество, не нужно изобретать велосипеды и цеплять их через мост в связке с обычным роутером, так здесь еще имеем и антенну на 5 dBi – покроет среднюю квартиру с головой:

Но это не самое главное. Мощностью передатчиков сейчас уже особо и не удивишь, любой каприз за ваши деньги, что интересно – можно создавать до четырех точек доступа с разными SSID и правами доступа. А вот такое и сейчас далеко не везде встретишь, идеи с гостевыми сетями только начинают активно распространяться:

А так под капотом все та же добрая асусовская прошивка с удобным графическим интерфейсом и мастером быстрой настройки. И не забываем про множество кнопок – для питания, для Wi-Fi, для WPS. Вот с кнопкой выключения Wi-Fi мне никогда не везло – не попадалось, а так фишка может и нашла своего потребителя.

Процедура подключения

Последовательность действий следующая:

  1. Подать электропитание, в устройство Asus RT N10, подключив его к сети 220 вольт с помощью, идущего в комплекте адаптера;
  2. Далее нажать на клавишу включения расположенную на задней панели роутера;
  3. Дождаться загрузки прибора и установить кабель от поставщика интернета в гнездо «WAN» (синего цвета);
  4. Доказательством правильного выполнения указанных выше шагов будет начало индикации следующих лампочек на передней панели маршрутизатора: электропитание, активность Вайфай модуля и соединение с глобальной сетью через кабель провайдера.

Открытие меню настроек

С целью входа в настройки Asus RT N10 можно воспользоваться следующими двумя различными методами:

  1. Соединение компьютера с маршрутизатором патч-кордом (рекомендуемый метод). Этот шнур входит в комплектацию прибора. Один его штекер необходимо вставить в гнездо «LAN» Asus RTN-10, а другой в разъем сетевой карты компьютера;
  2. Соединение с маршрутизатором с помощью Вай фая. Если в ПК нет разъема для патч-корда (например, их нет у ноутбуков выпускаемых Компанией Эппл), то будет необходимо настраивать все параметры, используя Wi-Fi соединение.

Соединение патч-кордом

Этот метод обеспечивает вход в настройки роутера, не выполняя поиск Вай фай сети и набора кодов доступа. Просто надо удостовериться, что в ПК корректно установлены свойства в протоколе TCP/IPv4. Должно быть все так же, как показано на следующей картинке:

Соединение с помощью Вайфай

Требуется осуществить следующие последовательные действия:

  1. Включить Wi-Fi модуль в компьютере или другом устройстве, с которого планируется выполнение входа в настройки маршрутизатора;
  2. Отобразится перечень рядом расположенных Вай фай сетей, среди которых выбрать Вашу и подключиться;
  3. Ввести код доступа, который можно переписать с наклейки внизу устройства;
  4. Затем удостовериться, что корректно установлены свойства в протоколе TCP/IPv4 (также как было показано в предыдущем абзаце этой статьи «Соединение патч-кордом»).

Процедура настройки

Дальнейшие действия после осуществления процесса соединения для обоих методов будут одинаковы.

Алгоритм выполнения процедуры состоит из следующих этапов:

  1. Открыть браузер и напечатать IP маршрутизатора «192.168.1.1»;
  2. Далее после нажатия на «Enter» появится меню, в котором надо напечатать имя и код доступа. Если они не были изменены, то в обоих полях требуется напечатать «admin». А если уже роутер Asus RT N10 новый использовался и владелец менял параметры, то вероятнее всего Вы знаете пароль сами, либо придется сбросить настройки устройства, нажав на «Reset».

Примечание: в случае самого 1-го подключения Asus RT N10 вышеуказанные шаги не понадобятся, т. к. после запуска браузера приложение инсталляции самостоятельно включит утилиту настройки.

Быстрая настройка

В случае открытия окна настроек встроенной утилитой, то сразу отобразится меню быстрой настройки. Сначала приложение порекомендует поменять код доступа.

Затем последуют простые указания после выполнения, которых надо кликать на «Далее», таким образом переходя от одного окна к другому. Потребуется указать тип подключения, например, динамический IP. Эту информацию необходимо взять из документов поставщика услуг интернета. На завершающей стадии от пользователя требуется придумать имя своей Вайфай сети и код доступа к ней. Далее устройство перезапуститься и можно приступать в работе во всемирной паутине.

Процедура настройки в главном окне интерфейса

В случае открытия основного меню ввода параметров устройства необходимо выполнить следующие действия:

  1. Войти в раздел «Дополнительные настройки»;
  2. После этого перейти в закладку «Интернет»;
  3. Появится список типов подключения, из которых указать прописанный в договоре с поставщиком услуг интернета, например, динамический IP. В случае применения статического «Айпи», надо войти в закладку «Тип подключения» и ввести параметры, полученные от поставщика связи;
  4. Затем войти в раздел «Беспроводная сеть» и указать:
  5. придуманное имя Вайфай сети;
  6. способ шифрования — WPA2-Personal;
  7. код доступа.
  8. Кликнуть «Применить»;
  9. Дождаться завершения процесса перезапуска аппарата;
  10. Готово! Теперь можно выходить в интернет через самостоятельно созданную Wi-Fi сеть с любого гаджета, имеющего функцию беспроводного подключения.

Автоматическая настройка

Отладки в автоматическом режиме в буквальном смысле этого слова в RT нет. Однако там предусмотрена функция быстрой настройки, в ходе которой пользователю придется, все же, ответить на некоторые вопросы. Чтобы ее запустить, на странице прошивки N10 необходимо перейти в раздел QIS, или «Быстрая настройка интернета». Запустится мастер, в ходе работы с которым сделать следующее:

  1. Из предложенного перечня выбрать тип подключения, используемый провайдером, например, РРРоЕ. Подробная информация об этом содержится в договоре на предоставление услуг связи с интернетом. После этого перейти к следующему разделу, нажав на «Далее» внизу страницы.
  2. Ввести логин и пароль, полученные у провайдера, применить изменения, нажав на соответствующую кнопку.
  3. Если в первом шаге был выбран тип подключения, отличный от РРРоЕ, «Мастер» выведет на экран и другие окна, куда необходимо будет ввести дополнительные параметры, требуемые поставщиком услуг интернета. Это, например, адреса DNS и VPN-сервера, МАС-адрес устройства и прочие.

После применения сделанных настроек соединение с интернетом должно установиться спустя несколько секунд.

Подключение к интернету вручную на примере некоторых провайдеров

Несмотря на то, что функция быстрой настройки позволяет подключиться ко всемирной паутине в несколько касаний, многие пользователи отдают предпочтение ручной настройке. Она более гибкая и максимально учитывает особенности требований разных провайдеров.

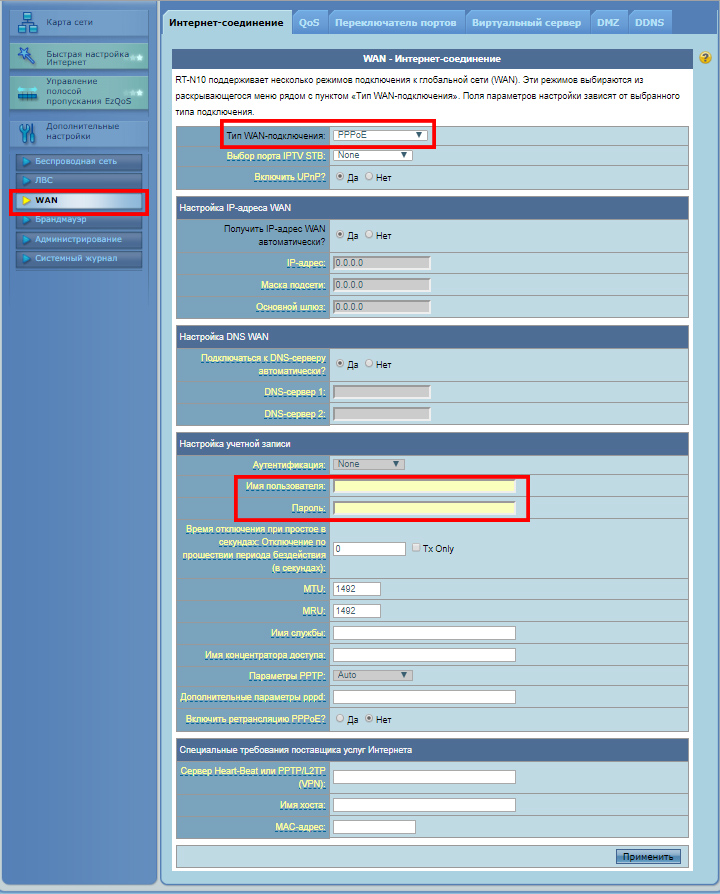

«Дом.ру» и «Ростелеком»

Оба этих популярных провайдера используют протокол РРРоЕ. Поэтому настройки N10 для них не отличаются. Для осуществления подключения необходимо:

  • Подключиться к маршрутизатору через браузер и перейти в раздел для конфигурирования глобальной сети (WAN) на вкладку «Интернет-соединение».
  • Выбрать PPPoE из открывающегося перечня в первом поле.
  • Занести данные, предоставленные ISP, в поля для пароля и логина.

Оставшиеся параметры не изменять. Завершается настройка N10 сохранением всех действий. Спустя несколько секунд соединение с интернетом будет установлено.

«Билайн»

Параметры подключения устройства RT к оператору «Билайн» схожи те, что описаны в предыдущем разделе. Однако имеются некоторые особенности. Они заключаются в следующем:

  • Типом подключения RT нужно выбрать L2TP.
  • В подразделе, находящемся внизу страницы, где указываются специфические требования от провайдера, в поле «Сервер PPTP/L2TP (VPN)» ввести адрес tp.internet.beeline.ru.

В остальном RT настраивается так же, как «Ростелеком» и «Дом.ру».

NetByNet

Настройки соединения от NetByNet для RT имеют свои особенности, так как этот ISP использует несколько вариантов подключения к сети.

Если в договоре указан РРРоЕ, настройки осуществляются так же, как было описано в случае с «Ростелекомом» и «Дом.ру».

Если же дополнительно будет нужна привязка по МАС-адресу, кроме вышеуказанных действий необходимо в подразделе для дополнительных параметров прописать МАС-адрес устройства в одноименном поле. Узнать его можно из наклейки на днище роутера N10.

Беспроводная сеть

Точка доступа Wi-Fi в роутере RT становится активной после включения электропитания устройства. При первом подключении N10 используются параметры сети, установленные производителем. Подробности, касающиеся входа в сеть Wi-Fi, можно узнать из наклейки на нижней части корпуса маршрутизатора. Однако оставлять настройки по умолчанию для дальнейшей работы не рекомендуется. Чтобы обеспечить надежное и безопасное функционирование беспроводной сети, необходимо сделать следующее:

  1. Войти в раздел конфигурирования «вай-фай» на странице прошивки N10.
  2. Чтобы различать свою сеть среди соседних, придумать ей оригинальное название и ввести его в поле SSID.
  3. Определиться со способом проверки подлинности из выпадающего списка в одноименном поле. Наиболее благоприятным для частной сети считается WPA2-Personal.
  4. В поле «Предварительный ключ WPA» ввести комбинацию не менее чем из восьми латинских букв и цифр. Она будет использоваться в качестве пароля для подключения к «вай-фай».

В оставшиеся поля вносить какие-либо данные не требуется. После нажатия кнопки «Применить» новая конфигурация сети вступит в силу.

Настройка в режиме повторителя (репитера), усилителя, адаптера или точки доступа

Одним из преимуществ модели RT является поддержка ею нескольких режимов работы. Это позволяет без особого труда настроить и использовать роутер в качестве повторителя, усилителя, адаптера или точки доступа.

По умолчанию, N10 работает в режиме точки доступа беспроводной сети. Но если существующая сеть обладает недостаточным для пользователя покрытием, его можно использовать как повторитель в качестве дополнительного устройства. Для этого следует произвести такие изменения:

  • Войти в раздел «Администрирование», подраздел «Режим работы».
  • Установить стилизованный тумблер в положение «Режим повторителя».
  • В новом окне из списка доступных сетей выбрать ту, к которой следует подключиться.
  • Ввести пароль для входа в сеть и нажать на кнопку «Подключение».
  • Поставить отметку в чекбоксе напротив пункта, касающегося использования настроек по умолчанию и нажать на кнопку «Применить».

Через некоторое время новые параметры RT вступят в силу, о чем появится соответствующее сообщение. Теперь диапазон покрытия сети расширится, а все устройства, подключающиеся к N10 по Wi-Fi, будут получать сигнал от того маршрутизатора, сигнал которого окажется сильнее.

При использовании RT в качестве повторителя необходимо проследить, чтобы к порту WAN не был подключен кабель. Не будет также лишним проверить, отключена ли функция DHCP-сервера.

IPTV

Для пользователей, желающих просматривать цифровое телевидение через интернет-соединение, в N10 предусмотрена функция IPTV. Чтобы ее настроить, необходимо выполнить ряд действий в разных разделах на странице настроек устройства:

  1. Перейти в раздел конфигурирования беспроводной сети на вкладку «Профессионально» и установить параметр «Скорость многоадресной передачи данных» значение 24. Таким образом открывается доступ к IPTV для телевизоров или приставок, имеющих поддержку Wi-Fi. Сохранить изменения, нажав на кнопку «Применить».
  2. В разделе «ЛВС» перейти на вкладку IPTV (в зависимости от версии прошивки, этот параметр может находиться также на вкладке «Маршрут») и убедиться, что включена многоадресная маршрутизация. Должна стоять отметка «Да». Сохранить параметры с помощью кнопки «Применить».
  3. Перейти в раздел настроек глобальной сети на вкладку «Интернет-соединение».
  4. В подразделе для дополнительных параметров в поле «Выбор порта IPTV STB» указать номер порта LAN, к которому будет подключаться телевизионная приставка. Сохранить изменения.

После выполнения описанных выше действий роутер RT необходимо перезагрузить.

Динамический DNS

Если возникает необходимость доступа к своей сети извне, в модели N10 реализована функция динамического DNS. Чтобы воспользоваться ею, необходимо предварительно зарегистрировать для себя специальное доменное имя. По умолчанию, пользователю предлагается сделать это на сайте производителя asus.com, но возможно использование услуги DDNS и от других поставщиков.

Для того чтобы настроить «Динамический ДНС», необходимо:

  • В разделе настроек глобальной сети перейти на вкладку DDNS.
  • Разрешить использование DDNS-клиента, установив отметку в пункте «Да».
  • Из выпадающего списка выбрать адрес сервера поставщика услуги динамического ДНС.
  • Ввести имя хоста, предоставленное поставщиком услуги.
  • Ввести логин и пароль пользователя динамического ДНС.
  • Сохранить внесенные изменения.

После этого маршрутизатор N10 будет настроен на доступ к домашней сети извне с использованием динамического ДНС.

Настройки безопасности

Защита от атак извне всегда является приоритетной в организации работы компьютерной сети. В модели RT для этого применяется встроенный «файервол». Его настройкам посвящен специальный раздел в веб-интерфейсе маршрутизатора N10.

Принцип работы встроенного «файервола» в RT базируется на фильтрации данных. С его помощью можно фильтровать трафик по таким направлениям:

  • URL;
  • МАС-адрес;
  • сетевые службы;
  • IP-адрес.

Для настройки фильтрации необходимо войти в раздел «файервола» и выбрать вкладку, соответствующую одному из параметров, описанных выше. Далее появляется однотипное для всех случаев меню, в котором возможно:

  • включить/отключить фильтрацию;
  • сформировать список адресов, подлежащих фильтрации.

Созданные списки фильтрации разрешается редактировать, добавляя или удаляя из них отдельные позиции. Когда используется фильтрация по сетевым службам, необходимо указать диапазон портов и тип протокола, по которым устанавливается фильтр.

Возможные неисправности и способы их устранения

Как обновить прошивку роутера Asus

Вся продукция от Asus имеет хорошую репутацию в плане надежности. Модель N10 также вполне отвечает этим характеристикам. После первичной настройки она способна бесперебойно работать в течение нескольких лет. Если, все-таки, что-то не работает, возникающие проблемы чаще связаны с ошибками пользователя при подключении и наладке маршрутизатора. К ним можно отнести следующие:

  1. Невозможность подключиться к сети. Windows 7 сигнализирует об этом сообщением о несоответствии параметров сетевых настроек компьютера требованиям сети. В Windows 8 и 10 такая проблема обозначается сообщением о невозможности подключиться к сети. Чаще всего возникает при настройке N10 через беспроводное соединение. Для устранения необходимо в свойствах беспроводной сети на вкладке «Безопасность» установить параметры, соответствующие параметрам маршрутизатора. Можно также просто удалить данное сетевое подключение и создать его заново. Если этот путь представляется сложным, проверить все настройки, подключившись к маршрутизатору N10 через кабель.
  2. Соединение по Wi-Fi устанавливается, но выхода в интернет нет. Причины этой проблемы для Asus RT модели N10 — неправильная настройка роутера или проблемы у провайдера. Для устранения нужно сначала перезагрузить маршрутизатор N10. В случае если соединения по-прежнему нет, нужно тщательно проверить параметры подключения к интернету. Если и после этого проблема не решилась, возможно, следует просто подождать, пока провайдер не устранит ошибку у себя.
  3. Невозможно подключиться к веб-интерфейсу роутера RT. В этом случае необходимо проверить сетевые настройки на компьютере. Если все настроено правильно, но при этом другие устройства в сети не могут установить соединение с N10, придется сбросить параметры роутера на заводские и произвести его настройку заново.

Если маршрутизатор RTполучил какие-либо физические повреждения или не включается, лучше отнести его в сервисный центр. То же самое нужно сделать в случае сильного перегрева устройства.

Обновление прошивки

Приложения для контроля вай фай сетей и мониторинга трафика на Андроди

Для обеспечения долгого и бесперебойного функционирования N10 необходимо следить за тем, чтобы прошивка роутера Asus всегда имела актуальную версию. Сам процесс обновления не является чем-то сложным. Обновление прошивки роутеров RT компании Asus осуществляется несколькими способами, но именно в N10 сделать это получится только через веб-интерфейс.

Для обновления прошивки необходимо:

  • На официальном сайте производителя скачать актуальную версию. Выбирая ее, следует убедиться, что скачиваемый файл предназначен именно для модели RT. Скачав архив с прошивкой, необходимо его распаковать.
  • Перейти в раздел «Администрирование», там открыть вкладку для обновления микропрограммы.
  • Указать путь к предварительно распакованному файлу прошивки и нажать на кнопку «Загрузить».

После этого начнется процесс обновления прошивки, по завершении которого роутер N10 перезагрузится с ее новой версией.

Характеристики ASUS модели DSL-N11

  • LAN Ports
    • 10/100 Ethernet Integrated Switch
    • Auto MDI-MDIX
    • Complies with the IEEE802.3, IEEE802.3u, and IEEE802.3x specifications.
    • Support Lead Free package.
  • Antenna
    2 dBi * 2
  • EZS button
    WPS hardware button on the back panel
  • Reset Button
    Push for 5 seconds to restore factory setting Push for 1 second to reboot the product
  • Management
    • Web-based GUI configuration
    • Firmware upgraded, configuration data uploaded and downloaded via Web-based GUI
    • UPnP IGD 1.0
    • Auto VPI/VCI detection
    • Configuration backup and restore
    • Diagnostics
    • Log & Trace function
  • Firewall
    Built-in NAT firewall
  • Power
    Input : 220V(tolerance 207V~254V)
    Output :15V/0.8A
    Power consumption : 12W
  • Operating Frequency
    2.4 ~ 2.6 GHz
  • Data Rate
    802.11g: 54, 48, 36, 24, 18, 12, 9 & 6 Mbps
    802.11b: 11, 5.5, 2 & 1 Mbps
  • Operating Channels
    11 for North America
    13 for Europe
    14 for Japan
  • Range
    350m~450m
  • Encryption
    • 802.11e WLAN QoS
    • WPS support
    • 64/128-bit WEP engine
    • MAC address ACL
    • AES-CCM/CCMP engine
    • WPA-PSK
    • WPA2 personal – PSK
    • WPA2 Mixed Mode – PSK
    • EAP encapsulation over LANs w/ RADIUS client
  • Authentication
    802.1x RADIUS
  • WAN Ports
    1 x RJ11
  • Output Power
    Draft 802.11n: 13.5~16.5 dBm
    802.11g: 13.5~16.5 dBm
    802.11b: 16.5~18.5 dBm
  • Standards
    IEEE802.11b, IEEE802.11g, Draft 802.11n
  • Modulation
    Draft 802.11n: PSK/CCK, DBPSK, DQPSK, OFDM etc. 802.11g: PSK/CCK, DBPSK, DQPSK, OFDM, BPSK, QPSK, 16QAM, 64QAM 802.11b: CCK(11&5.5 Mbps), DQPSK (2Mbps), DBPSK (1Mbps), DSSS

Физичечкое подключение роутера ASUS DSL-N11

В первую очередь роутера ASUS DSL-N11 необходимо подключить к ПК, Ноутбуку или планшету. Подключение возможно как при помощи LAN кабеля, который вы найдете в комплекте роутера ASUS DSL-N11 , так и посредством WI-Fi. Конечно же, надежнее подключить через кабель, т.к. современные прошивки по умолчанию идут с зашифрованным Wi-Fi, что может привести к некоторым cложностям

Для наглядности привожу схему подключения роутера ASUS DSL-N11

  • В первую очередь подключаем блок питания в разъем power, с этим проблем возникнуть не должно, он там один.
  • Сетевой шнур (LAN), который вам протянули представители вашего провайдера, подключаем в разъем WAN на роутере, не иначе.
  • Сетевой шнур, который идет в комплекте с ASUS DSL-N11 одним концом подключаем к сетевой карте компьютера или ноутбука, а другим в один из разъемов LAN на роутере

Для наглядности, вот вам задняя панель

На этом физическое подключение роутера ASUS DSL-N11 завершено. Если все сделано правильно, на передней панели роутера должно гореть 4 индикатора: POWER, WPS, WLAN ну и один из LANов. Если вы используете новый ASUS DSL-N11 , то переходите к проверке связи компьютера и роутера ASUS DSL-N11 . Если же роутера ASUS DSL-N11 ранее использовался для доступа к интернет, то во избежание проблем с дальнейшим подключением рекомендую вам сбросить ASUS DSL-N11 к заводским настройкам. Для этого зажмите reset при помощи тонкого предмета на 10 секунд, и подождите не менее двух минут и переходите к следующему этапу.

Проверка связи компьютера и роутера ASUS DSL-N11

В Windows 7 и Vista жмите:
Пуск → Панель управления → Сеть и интернет → Центр управления сетями и общим доступом
либо
Пуск → Панель управления → Центр управления сетями и общим доступом
Зависит от настройки системы

Должны попасть на эту страницу

Жмем подключение по локальной сети → Сведения и получаем следующее окно

В Свойстве “Адрес IPv4” Значение должно начинаться с “192.168……”. Этот адрес выдал вашему компьютеру роутера ASUS DSL-N11

Для дальнейшей настройки нам потребуется Значение Свойства Шлюз по умолчанию IPv4. Запомните его и переходите к настройке подключения, ну или запишите

Настройки IPOE Билайн интернет для роутера ASUS DSL-N11

  • Тип WAN подключения: Динамический IP(DHSP, Automatic IP)
  • Настройка IP адреса WAN: Получить автоматически
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Не требуется
  • Специальные требования от поставщика услуг: Не требуется
  • Сайт и телефон провайдера: www.beeline.ru +7 800 700 8000

Настройки Онлайм для роутера ASUS DSL-N11

  • Тип WAN подключения: Динамический IP(DHSP, Automatic IP)
  • Настройка IP адреса WAN: Получить автоматически
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Не требуется
  • Специальные требования от поставщика услуг: Не требуется
  • Сайт и телефон провайдера: www.onlime.ru +7 800 707 12 12

Настройки Акадо для роутера ASUS DSL-N11

С акадо все сложнее. Они используют разные типы подключения в различных районах Москвы

  • Тип WAN подключения: Динамический IP(DHSP, Automatic IP)
  • Настройка IP адреса WAN: Получить автоматически
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Не требуется
  • Специальные требования от поставщика услуг: Привязка по MAC адресу. Просить у провайдера, либо скопировать с сетевой карты компа
  • Сайт и телефон провайдера: www.akado.ru +7(499)940-00-00

или

  • Тип WAN подключения: Статический IP
  • Настройка IP адреса WAN: ip адрес предоставляется провайдером. Должен быть в договоре.
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Не требуется
  • Специальные требования от поставщика услуг: Привязка по MAC адресу. Просить у провайдера, либо скопировать с сетевой карты компа
  • Сайт и телефон провайдера: www.akado.ru +7(499)940-00-00

Настройки Старнет для роутера ASUS DSL-N11

  • Тип WAN подключения: PPPoE
  • Настройка IP адреса WAN: Выдается провайдером во всех районах кроме Головинский
  • Настройка DNS WAN: Выдается провайдером во всех районах кроме Головинский
  • Настройка Учетной записи и соединения: Логин и пароль выдается провайдером
  • Специальные требования от поставщика услуг: Не требуется
  • Сайт и телефон провайдера: www.starnet.ru +7(495) 150-95-59

Настройки Нетбайнет для роутера ASUS DSL-N11

  • Тип WAN подключения: PPPoE
  • Настройка IP адреса WAN: Получить автоматически
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Логин и пароль выдается провайдером
  • Специальные требования от поставщика услуг: Не требуется
  • Сайт и телефон провайдера: www.netbynet.ru +7(495) 980 24 00

Настройки Леальта для роутера ASUS DSL-N11

  • Тип WAN подключения: Статический IP
  • Настройка IP адреса WAN: ip адрес предоставляется провайдером. Должен быть в договоре.
  • Настройка DNS WAN: DNS адрес предоставляется провайдером. Должен быть в договоре.
  • Настройка Учетной записи и соединения: Не требуется
  • Специальные требования от поставщика услуг: Привязка по MAC адресу. Просить у провайдера, либо скопировать с сетевой карты компьютера
  • Сайт и телефон провайдера: www.lealta.ru +7 (499) 579-90-70

Настройки МТС ИРКУТК для роутера ASUS DSL-N11

  • Тип WAN подключения: PPPoE
  • Настройка IP адреса WAN: Получить автоматически
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Логин и пароль выдается провайдером
  • Специальные требования от поставщика услуг: Не требуется
  • Сайт и телефон провайдера: www.irkutsk.mts.ru +7 800 250 0890

Настройки УкрТелеком для роутера ASUS DSL-N11

  • Тип WAN подключения: iPoE
  • Настройка IP адреса WAN: Получить автоматически
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Не требуется
  • Специальные требования от поставщика услуг: VPI = 1, а VCI= 40
  • Сайт и телефон провайдера: www.ukrtelecom.ua 0-800-506-800, 044-246-68-00

Настройки Авелаком для роутера ASUS DSL-N11

  • Тип WAN подключения: L2TP
  • Настройка IP адреса WAN: Получить автоматически
  • Настройка DNS WAN: Получить автоматически
  • Настройка Учетной записи и соединения: Логин и пароль предоставляется провайдером
  • Специальные требования от поставщика услуг: Сервер L2TP пишем l2tp.avelacom.ru или 95.143.0.247
  • Сайт и телефон провайдера: www.avelacom.ru +7 (495) 745-95-59, +7-800-550-03-01, +7 (812) 336-46-96

Заключение

Надеемся, что информация для вас была очень полезной. Мы будем рады, если она поможет вам определиться с выбором беспроводного маршрутизатора.

Источники

  • https://nastrojkin.ru/equip/asustek/asus-rt-n10.html
  • https://WiFiGid.ru/asus/dsl-n10
  • https://Vpautinu.com/nastrojki-routerov/asus/rt-n10
  • https://nastroyvse.ru/devices/ruter/obzor-routera-asus-dsl-n10.html

Понравилась статья? Поделиться с друзьями:
Переход на цифровое телевидение в России 2019
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
